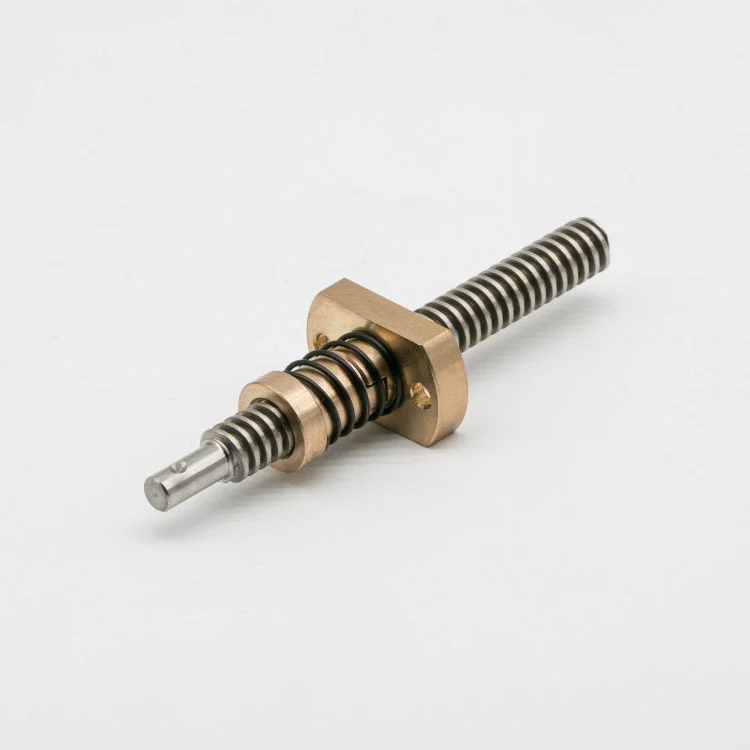

位置決めシステム用バックラッシ防止台形ナット

位置決めシステム用の高品質アンチバックラッシュ台形ナット工場として、Maitu は特定の位置決めシナリオに合わせたカスタマイズされたソリューションを提供します。お客様の位置決めシステムのタイプ（リニアガイド位置決め、ボールねじ位置決め、ギヤラック位置決め）、定格荷重、位置決め繰返し精度要件、使用温度範囲、設置スペースの制約に応じて、台形ねじ仕様（メートル/インチ）、ナット構造サイズ、Oリング予圧強度、材料硬度、表面処理プロセスなどの重要なパラメータを柔軟にカスタマイズできます。

この製品は、主流の位置決めシステムのトランスミッションコンポーネントと互換性のあるモジュラー設計を採用しており、元のシステムに大きな変更を加えることなく、送りねじ、ガイドレール、その他の部品を直接組み立てることができるため、システムのアップグレードと変換の難しさを効果的に軽減できます。モデル層の位置ずれ、壁の凹凸、ナットのバックラッシュによる寸法のずれなどの 3D プリントの欠陥を回避するように特別に設計されており、さまざまな 3D プリンタの伝送機構に広く適用でき、プリントの安定性とモデルの品質を向上させるためのコスト効率の高い精密部品となります。

製品技術仕様

注： * は特別仕様を示します。位置決めシステムの種類、負荷レベル、位置決め精度、設置スペースに応じてカスタマイズできます。当社は、さまざまなシステムの低速、高精度の位置決めニーズに合わせて、O リングの予圧強度とねじの精度を柔軟に調整することができ、軸方向のバックラッシュが効果的に制御され、トランスミッションの安定性が維持されることを保証します。これは、位置決めシステムにおけるバックラッシュ防止トランスミッションの動作原理に沿っています。

主要な機能上の利点と測位システムの適応性

1. 精密なバックラッシ防止を実現するデュアル弾性Oリング予圧：分割型スプリング構造とは異なり、一体型台形ネジを組み合わせたデュアル弾性Oリング予圧のコア設計を採用し、軸方向のバックラッシを抑制する円周方向とラジアル方向の複合予圧力を実現し、バックラッシを0.003〜0.008mmの範囲内で安定して制御でき、軸方向のバックラッシに起因する位置ずれと繰り返し精度の低下の問題を根本的に解決します。位置決めシステムにより、常にシステムの高精度位置決めが保証されます。

2. 高耐荷重と安定した伝達：位置決めシステム用バックラッシ防止台形ナットは、位置決めシステムの高負荷作動特性をターゲットとして、高強度材料と精密機械加工で作られており、強力な静的および動的耐荷重能力を備えており、変形することなく大きな軸推力に耐えることができ、長期の低速運転（ライン速度≤10mm/s）でも安定した伝達を維持し、負荷による位置ドリフトを回避します低速高精度測位シナリオに適しています。

3. 低騒音および低摩擦動作: 一体化されたねじ山構造と特殊な表面潤滑処理により、ナットとリードスクリュー間の摩擦が効果的に低減され、動作騒音は 45dB 未満で、精密位置決めシステム (研究室用位置決め装置、医療用位置決め装置など) の静かな動作要件に適しており、位置決め精度に影響を与えるノイズ干渉を回避します。

4.自動調整予圧と長期安定性：二重弾性Oリングは優れた耐疲労性と自動調整性能を備えており、長期使用中のねじ山のわずかな摩耗を自動的に補償し、安定した予圧力を維持し、12,000時間以上の連続運転後でもバックラッシ防止効果が減衰しないことを保証し、耐用年数全体にわたって長期安定した位置決め性能を実現します。

重要業績評価指標と品質保証システム

1. 位置決め指向の材料選択: オプションの高強度強化 POM (自己潤滑性、低摩擦) および耐摩耗性青銅合金 (高耐荷重、耐食性) 材料。このうち強化 POM は軽負荷の精密位置決めシステム (電子部品の位置決めなど) に適しており、青銅合金は重負荷の位置決めシステム (機械アームの位置決め、倉庫の棚の位置決めなど) に適しており、さまざまな位置決めの負荷と精度の要件に完全に一致します。シナリオ。

2. 位置決め精度指標：ねじ精度は ISO 3 レベルに達し、通常の台形ナットの精度レベルよりも高く、ピッチ誤差は ±0.003mm 未満、位置再現性は ±0.005mm 以下、バックラッシは 0.003 ～ 0.008mm 以内に制御可能で、台形送りねじの一般的な繰り返し位置決め精度 (±0.1 ～ 0.5mm) よりも優れており、規格を満たしています。ほとんどの産業用および精密機器の高精度位置決め要件に対応します。

3.耐久性と耐用年数：特殊な表面硬化処理の後、位置決めシステム用アンチバックラッシュ台形ナットの表面硬度はHRC 58-62に達し、耐摩耗性は通常の台形ナットより80％高く、通常の使用と定期的なメンテナンスで耐用年数は5年以上に達し、位置決めシステムの長期連続稼働ニーズに適応し、部品交換の頻度とメンテナンスコストを削減します。

4.環境適応性：この製品は、-20℃〜150℃の温度範囲で安定した性能を維持でき、塵埃、油汚染、軽度の腐食に対して強い耐性を持ち、さまざまな過酷な位置決め環境（工場、屋外位置決め装置など）に適しており、環境要因による性能低下を回避します。

システムコンポーネントの位置決めにおけるMaituのプロフェッショナルな強み

1. 位置決めシステム固有の研究開発能力：当社の研究開発チームには、高精度位置決めおよびトランスミッションコンポーネントで9年以上の経験を持つ9人の上級エンジニアがおり、位置決めシナリオ向けのバックラッシ防止技術の研究開発と最適化に重点を置き、二重弾性Oリング予圧設計やねじ山精密機械加工などのコア技術を習得し、位置決めシステムの低速高精度特性に応じて製品構造を最適化して完璧な適応を保証します。

2.厳格な品質検査システム：専門的な精密検査装置（レーザー変位センサー、トルクテスターなど）を備え、各製品は工場出荷前に厳格なバックラッシュ検出、耐荷重テスト、騒音テスト、高温耐性テストを受け、100％の合格率で、各ナットが位置決めシステムの高精度および高安定性の要件を満たしていることを保証します。

3. 位置決めシステムの豊富なカスタマイズ経験: 3,200 を超える位置決めシステムのメーカーとユーザーに、直線位置決め、回転位置決め、リフティング位置決め、その他のシナリオをカバーするカスタマイズされたバックラッシュ防止ソリューションを提供してきた当社は、さまざまなタイプの位置決めシステムのマッチングに豊富な経験を持っており、お客様のシステムの特定のパラメーターと動作条件に従って製品をカスタマイズできます。

4.権威ある認証と業界の認識：ISO 9001品質マネジメントシステム認証、RoHS環境認証、ISO 13485医療機器品質マネジメントシステム認証に合格し、位置決めシステムのバックラッシュ防止技術に関連する多数の特許を取得しており、国内外の精密位置決め機器ブランドにサービスを提供しており、製品の精度と安定性は高く評価されています。

カスタマイズプロセスとフルサイクルサービス保証

1. デマンド診断とスキームのカスタマイズ：当社の専門技術チームは、1対1のデマンドコミュニケーションを提供し、位置決めシステムのタイプ、負荷レベル、位置決め精度、作業環境、設置スペースを深く理解し、材料の選択、予圧強度の調整、構造設計を含むターゲットを絞ったカスタマイズスキームを策定して、位置決めシステム用バックラッシュ防止台形ナットがお客様の位置決めシステムに完全に適合することを保証します。

2. サンプル開発と性能検証：確認されたカスタマイズスキームに従って、2D / 3D 図面設計を完了し、サンプル試作を実行し、対応する位置決めシステムでサンプルをテストして、バックラッシュ防止効果、耐荷重、位置決め精度、動作安定性を検証し、量産前にお客様の要件を満たすまで調整および最適化します。

3.梱包と輸送保護：耐衝撃性、防湿性、防食性の梱包を採用し、輸送中の製品の損傷を効果的に防ぎ、ネジの変形やOリングの損傷を回避し、目的地に到着したときに製品の性能が影響を受けないようにします。

4. 効率的な配送保証: 主流の測位システムに適した標準モデルが在庫にあり、納期は 1 ～ 3 営業日です。カスタマイズされた製品は 8 ～ 12 営業日以内に納品され、システムのアップグレードとメンテナンスのサイクルを効果的に短縮し、測位システムの正常な動作を保証します。

5. アフターサポートと技術指導: 36 か月の品質保証期間を提供し、専門技術者が 24 時間オンラインおよびオンサイト技術サポートを提供し、製品のインストール、デバッグ、使用上の問題をタイムリーに解決します。保証期間内に製品の品質に問題がある場合は無償交換を提供し、製品の耐用年数を延ばすために定期的なメンテナンス指導を提供します。

設置と日常のメンテナンスのガイドライン

1. 取り付け手順: 取り付ける前に、工業用アルコールに浸した糸くずの出ない布でナットと対応する送りねじのねじ面をきれいにし、ほこり、油汚れ、その他の不純物を取り除き、しっかりと噛み合うようにします。ナットをリードスクリューにスムーズに取り付け、無理な取り付けを避け、システムの位置決め要件に応じて予圧強度を調整し、位置決め精度に影響を与える緩い取り付けを避けるためにフランジを位置決めシステムの可動部にしっかりと固定してください。

2. 定期メンテナンス: バックラッシュ、O リングの状態、ねじ山の清浄度を 4 か月ごとにチェックすることをお勧めします (使用頻度に応じて調整してください)。ほこりや油汚れが見つかった場合は、適時に掃除してください。 6 か月ごとに少量の耐高温潤滑油を追加して、摩擦を軽減し、ネジ山と O リングを保護し、長期の安定した動作を保証します。

3. 保管要件: 清潔で乾燥した低温環境 (温度 5 ～ 20℃、湿度 ≤35%) で保管し、高温、腐食性物質、鋭利な物体との接触を避け、ねじの変形、O リングの老化、表面の損傷を防ぎ、位置決めシステム用バックラッシュ防止台形ナットのバックラッシュ防止性能を確保してください。

4. 使用上の注意事項: 位置決めシステムの動作中は、O リングとねじ構造の損傷を防ぐため、過度の負荷、激しい動き、突然の停止を避け、ナットを自由に分解しないでください。ネジの隙間に異物が入るのを防ぎ、トランスミッションの詰まりや位置ずれを防ぎます。

適用可能な測位システムの種類と適用分野

1.リニア位置決めシステム：リニアガイド位置決めシステム、リニアモジュール位置決めシステム（工業用リニアスライド、精密リニアステージなど）に適用でき、軸方向のバックラッシを効果的に排除し、安定した直線位置決め精度を確保し、電子部品の組み立て、精密測定機器、レーザー切断の位置決めおよびその他のシナリオに適しています。

2.ロータリー＆リフティング位置決めシステム：ロータリー位置決めプラットフォーム、リフティング位置決め機構（機械アームリフティング、倉庫棚の位置決めなど）に適しており、高い耐荷重能力と安定した反バックラッシュ性能を備え、正確なロータリーおよびリフティング位置決めを保証し、自動生産ライン、物流倉庫の位置決め、機械加工装置などの分野に適用できます。

3.高精度医療位置決めシステム：医療位置決め装置（医療画像位置決め、手術ロボット位置決めなど）に適用され、高精度、低ノイズ、安定した性能を備え、医療分野の厳しい位置決め要件を満たし、医療手術の安全性と正確性を確保します。

4.産業用オートメーション位置決めシステム：産業用オートメーション位置決め装置（CNC工作機械の位置決め、自動ロードおよびアンロード位置決めなど）に適しており、産業現場の長期連続運転ニーズに適応し、位置決めの一貫性と精度を確保し、生産効率と製品品質を向上させます。

よくある問題と専門的な技術サポート

1.本製品と3Dプリンター用バックラッシュ防止台形ナットの違いは何ですか？

3Dプリンター版はコストパフォーマンスとメンテナンス性を重視した分割式スプリングプリロード構造を採用。この位置決めシステム用バックラッシュ防止台形ナットは、高精度、高耐荷重、長期安定性を重視した二重弾性Oリング予圧設計を採用しており、特に位置決めシステムの低速、高精度、高負荷特性に適応し、軸方向のバックラッシュをより効果的に抑制できます。

2. この製品は、既存の位置決めシステムの親ネジに適合できますか?

はい、当社の標準モデルは、位置決めシステムで使用される主流の台形送りねじと互換性があり、送りねじのパラメータに応じてねじの仕様とナットのサイズをカスタマイズすることもできるため、元のシステム構造を変更することなく直接組み立てることができます。

3. さまざまな位置決め精度の要件に合わせてプリロード強度を調整するにはどうすればよいですか?

この製品は、調整可能なプリロード構造で設計されており、システムの位置決め精度と負荷要件に応じて二重弾性 O リングの圧縮度を柔軟に調整でき、バックラッシュ防止効果と伝達の滑らかさをバランスさせ、さまざまな位置決めシナリオに適応します。

4. 使用中にナットのバックラッシュ防止効果が正常であるかどうかを確認するにはどうすればよいですか?

設置後、位置決めシステムの可動部を手動で動かします。明らかな隙間や揺れがあってはなりません。精密測定器を使用して繰返し位置決め精度を測定し、繰返し位置決め誤差が±0.005mm以内であればバックラッシ防止効果は正常であると判断します。

5. 二重弾性 O リングの耐用年数はどれくらいですか?

二重弾性Oリングは高温耐性と耐疲労性の材料を採用しており、通常の使用では5年以上安定した性能を維持でき、劣化した場合には独立して交換できるため、便利で迅速であり、メンテナンスコストを削減します。

6. 大量注文に対してオンサイトでのインストールおよびデバッグ サービスを提供しますか?

はい、大量注文の場合は、専門の技術者を現場に派遣して設置、デバッグ、メンテナンスの指導を行い、詳細な操作マニュアルとメンテナンス計画を提供して、位置決めシステム用バックラッシュ防止台形ナットがお客様のシステムで最高のバックラッシュ防止および位置決め性能を発揮できることを保証します。
