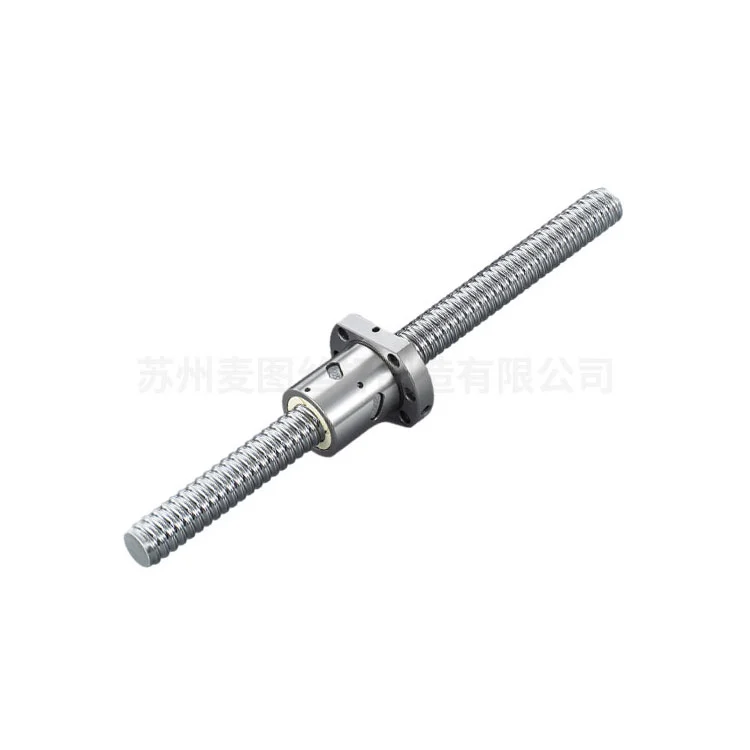

ダブルナット転造ボールねじ

Maitu のダブルナット転造ボールねじは高精度の機械部品であり、優れた効率とピンポイント精度で回転運動を直線運動に変換するように巧みに作られています。当社は成熟した生産体制とボールねじ製造サプライチェーンを有しており、生産・納品ソリューション等を迅速に提供することが可能です。

お問い合わせを送信

製品説明

中核となるエンジニアリング概念に基づいた Maitu の高品質ダブルナット転造ボールねじは、転がり接触機構に依存しており、再循環ボールベアリングによってねじシャフトとナットの間の摩擦が最小限に抑えられます。この革新的なデザインは台形送りねじを大幅に上回り、90% 以上の機械効率を誇ります。そのため、精度、信頼性、エネルギー節約が交渉の余地のないアプリケーションにとって、これはかけがえのない選択肢となっています。

技術的なハイライト

1.ネジのネジ山は精密冷間圧延技術によって作成されます。このプロセスにより、表面硬度が向上し、一貫した粒子構造が保証されると同時に、中量から大量の製造工程で管理可能なコストが維持されます。

2.ナットはボールリターンチャンネルとディフレクターを一体化した省スペース設計です。この設定により、変動する負荷や動作速度にさらされた場合でも、シームレスなボール再循環が保証されます。

3.ダブルナット構成やオフセットリードなどの選択可能な予圧ソリューションにより、軸方向のバックラッシを効果的に排除し、要求の厳しいタスクに対して優れた位置再現性を実現します。

4.ISO 3408およびJIS B1192規格に厳密に従って製造されており、すべてのユニットにわたって一貫した寸法精度と信頼性の高い性能が保証されます。

主なパフォーマンス上の利点

冷間圧延プロセスにより、スクリューの表面に圧縮残留応力が与えられ、次の 3 つの重要な領域で顕著な改善がもたらされます。

1.疲労寿命の延長: 業界標準の L10 寿命計算式に基づいて計算された定格耐用年数により、動的負荷条件下での耐久性が向上します。

2.優れた剛性：最適化された剛性特性により、このボールねじは素早い応答性と最小限の構造変形が必要な用途に最適です。

3. スムーズで静かな動作: 高級表面仕上げ (通常、Ra 値 ≤ 0.4 μm) により、振動が最小限に抑えられ、動作ノイズが低減され、システム全体のパフォーマンスが向上します。

材質仕様

ネジシャフト:	高炭素クロム鋼（SCM435/SNCM220）HRC 58～62まで焼き入れ。
ナットハウジング:	耐食性を高めるために黒色酸化物または亜鉛ニッケルコーティングを施した合金鋼。
ボール:	グレード 100 クロム鋼 (GCr15) と高速用途向けのオプションのセラミック代替品。

応用産業

CNC工作機械と産業用ロボット

航空宇宙用作動システム

医用画像および自動診断装置

半導体ウェーハのハンドリングとリソグラフィー

電気自動車用バッテリー組立ライン

当社のダブルナット転造ボールねじは、位置精度について厳しい検査を受けています。これにより、工業用精密グレード (C3 ～ C7) への準拠が保証されます。この製品は、転造ねじの経済性とボールねじの性能を組み合わせることで、精度、寿命、総所有コストが重視されるオートメーション産業に最適なソリューションを提供します。

生産パラメータ

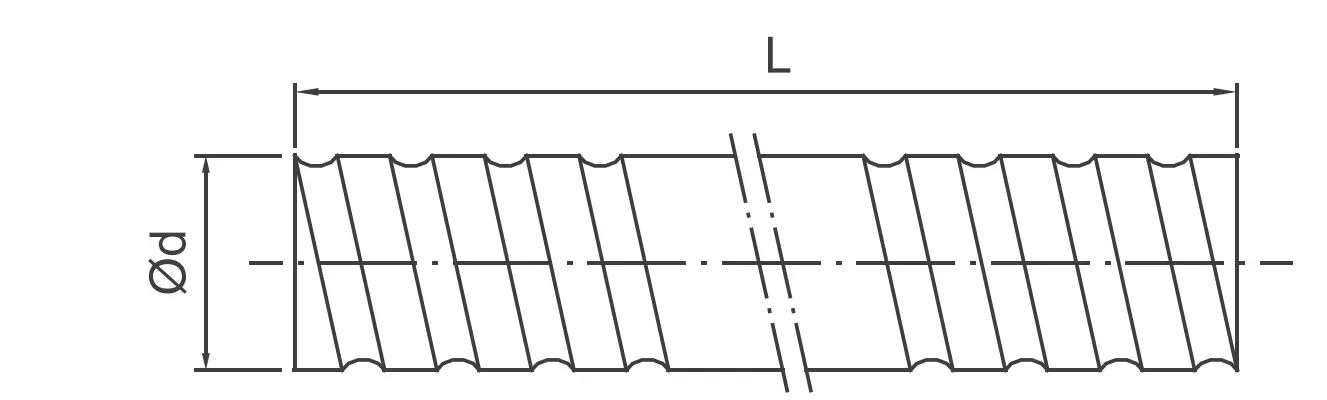

Double Nut Rolled Ball Screw

タイプ			精密級	方向	始める	コード	ナットの種類	長さに制限がある
d	鉛	ビーズダ	精密級	右/左	始める	コード	ナットの種類	長さに制限がある
6	1	0.8	C10、C7	R	1	SCR00601	K	1000
8	1	0.8	C10、C7、C5	R	1	SCR00801	K	1000
	2	1.2	C10、C7、C5	R	1	SCR00802	K
	2.5	1.2	C10、C7、C5	R	1	SCR0082.5	K,BSH
10	2	1.2	C10、C7、C5	R	1	SCR01002	K,BSH	3000
10	4	2	C10、C7、C5	R	1	SCR01004	K,BSH	3000
12	2	1.2	C10、C7、C5	R	1	SCR01202	K	3000
	4	2.5	C10、C7、C5	R	1	SCR01204	U,BSH
	5	2.5	C10、C7、C5	R	1	SCR01205-A	V、U、BSH、H、A
	10	2.5	C10、C7、C5	R	2	SCR01210-B	V
	20	2.5	C10、C7	R	4	SCR01220	Y
14	2	1.2	C10、C7、C5	R	1	SCR01402	K	1800
14	4	2.5	C10、C7	R	1	SCR01404	BSH	3000
16	4	2.381	C10、C7、C5	R	1	SCR01604(N)	V、I、U、BSH	3000
	5	3.175	C10、C7、C5	R/L	1	SCR01605	V、NI、NU、BSH
	10	3.175	C10、C7、C5	R	2	SCR01610	V、NI、NU、BSH
	16	2.778	C10、C7、C5	R	4	SCR01616	Y
	32	2.778	C10、C7	R	8	SCR01632	Y
20	4	2.381	C10、C7、C5	R	1	SCR02004(N)	V、I、U	3000
	5	3.175	C10、C7、C5	R/L	1	SCR02005	V、NI、NU、BSH、H、A
	20	3.175	C10、C7、C5	R	4	SCR02020	V、Y、H、A
	40	3.175	C10、C7	R	8	SCR02040	Y
25	4	2.381	C10、C7	R	1	SCR02504(N)	私、U	6000
	5	3.175	C10、C7、C5	R/L	1	SCR02505	V、NI、NU、BSH、H、A
	10	4.762	C10、C7、C5	R	1	SCR02510-A	ニ、ヌ、BSH
	10	6.35	C10、C7、C5	R	1	SCR02510-B	V
	25	3.969	C10、C7、C5	R	4	SCR02525	Y
	50	3.969	C10、C7	R	8	SCR02550	Y
32	4	2.381	C10、C7、C5	R	1	SCRO3204(N)	V、I、U	6000
	5	3.175	C10、C7、C5	R/L	1	SCRO3205	V、NI、NU、M、H、A
	10	6.35	C10、C7、C5	R/L	1	SCR03210	ヴ、ニ、ヌ
	32	4.762	C10、C7	R	4	SCR03232	Y
	64	4.762	C10、C7	R	8	SCR03264	Y
40	5	3.175	C10、C7、C5	R/L	1	SCR04005	V、NI、NU、H、A	6000
	10	6.35	C10、C7	R/L	1	SCR04010	ヴ、ニ、ヌ
	20	6.35	C10、C7	R	2	SCR04020	V
	40	6.35	C10、C7	R	4	SCR04040	Y
	80	6.35	C10、C7	R	8	SCR04080	Y
50	5	3.175	C10、C7、C5	R	1	SCRO5005	V、H、A	6000
	10	6.35	C10、C7、C5	R/L	1	SCRO5010	ヴ、ニ、ヌ
	20	9.525	C10、C7	R	1	SCR05020	V
	50	7.938	C10、C7	R	4	SCR05050	Y
	100	7.938	C10、C7	R	8	SCR050100	Y
63	10	6.35	C10、C7、C5	R	1	SCR06310	ヴ、ニ、ヌ	7000
63	20	9.525	C10、C7	R	1	SCR06320	V,NU	7000
80	10	6.35	C10、C7、C5	R	1	SCR08010	ヴ、ニ、ヌ	7000
80	20	9.525	C10、C7	R	1	SCR08020	V,NU	7000

ニーズに合わせて Maitu を選ぶ理由?

卓越したエンジニアリングと実証済みの実績:

Maitu は 12 年以上の専門製造経験 (上海での 20 年間の実績に基づく) により、16,000 種類を超えるねじ構成の提供に成功しました。私たちは部品を販売するだけではありません。当社は、5,000 を超える世界中のクライアントにサービスを提供してきた歴史に裏打ちされたモーションコントロールソリューションを提供します。

ダブルナット技術によるゼロバックラッシ精度:

当社のダブルナット転造ボールねじは、選択可能な予圧ソリューションによって軸方向のバックラッシュを排除するように設計されています。標準のシングルナットとは異なり、当社のダブルナット構成は優れた位置再現性と剛性の向上を実現し、C5 ～ C7 の精度要件を満たす高価な研削ネジに代わるコスト効率の高い最適な代替品となります。

優れた材料の完全性と表面仕上げ:

当社では、HRC 58 ～ 62 まで焼き入れされた SCM435/SNCM220 高炭素クロム鋼を使用しています。当社の精密冷間圧延技術と Ra ≤ 0.4 μm の表面仕上げを組み合わせた当社のネジは、L10 疲労寿命の延長と 90% を超える機械効率を実現し、総所有コスト (TCO) を大幅に削減します。

自社開発ERPによる高度なトレーサビリティ:

品質は科学であり、偶然ではありません。 Maitu は独自の ERP システムを利用して、原材料の熱処理から最終の動的テストに至るまで、生産のあらゆる段階を追跡します。これにより、すべての出荷が ISO 3408 および JIS B1192 規格に厳密に準拠することが保証され、お客様に完全な透明性と一貫した品質を提供します。

よくある質問

1. Maitu は、研磨ボールねじと比較して、転造ボールねじの精度グレードをどのように確保していますか?

超高精度には研削ねじが伝統的に使用されてきましたが、Maitu の高度な冷間圧延技術とダブルナットプリロードシステムを組み合わせることで、C5 ～ C7 の精度グレードを実現できます。これにより、精度と予算の両方が重要な要素となるオートメーションやロボット工学に最適な、大幅に低価格で高性能のソリューションが提供されます。

2. 当社の特定の CAD 図面に従ってカスタムの末端加工を提供できますか?

はい。当社は、カスタムエンド加工専用の高精度 CNC 旋盤を備えた 10 の専門製造ラインを運営しています。用途が特定のスナップリングの溝、キー付きシャフト、またはねじ付き端部を必要とする場合でも、当社は加工がボールトラックと同心になるようにして、振動や早期摩耗を防ぎます。

3. 大量注文と OEM カスタマイズの一般的なリードタイムはどれくらいですか?

蘇州と東莞の二重工場のおかげで、当社は高い生産能力を維持しています。標準仕様については、転造シャフトを豊富に在庫しております。 OEM のカスタマイズの場合、ERP で監視されたワークフローを通じて図面が確認されると、大量の注文であってもタイムリーな納品を保証するための合理化された生産スケジュールが提供されます。

4. 出荷前にボールねじの品質と性能をどのように保証しますか?

Maitu ダブルナット転造ボールねじはすべて厳格な検査プロトコルを受けています。これには、表面硬度試験、寸法検証 (ISO 3408 準拠)、スムーズラン試験が含まれます。
