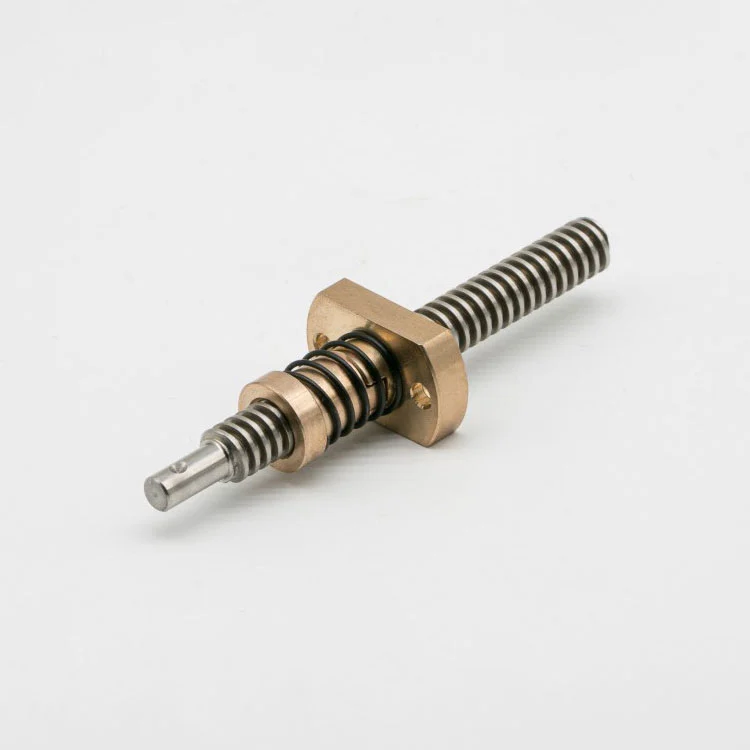

医療ツール用バックラッシュ防止台形ナット

Maitu は、医療ツールのバックラッシュ防止台形ナットの専門工場およびサプライヤーです。当社の工場は、さまざまな医療ツールの個別のニーズに焦点を当て、医療シナリオに合わせてカスタマイズされたソリューションを提供します。医療ツールの構造サイズ、伝達精度の要件、動作騒音の制限、滅菌環境への適応性、設置インターフェースのパラメータに応じて、台形ネジのサイズ（メートル/ミニチュア）、ナットの体積、医療グレードの予圧力、生体適合性材料の選択、表面滅菌処理などの主要な仕様を柔軟にカスタマイズできます。

この製品は、小型化されたユニバーサルインターフェイス設計を採用しており、医療ツールで使用される主流の小型台形親ねじと互換性があり、元のツール構造を変更することなく直接組み立てることができるため、医療ツールの性能の一貫性を確保し、機器のアップグレードとメンテナンスの困難さを軽減します。

製品技術仕様

注: * は特別な仕様を示しており、医療ツールの構造設計、精度要件、動作騒音制限、無菌環境のニーズに応じてカスタマイズできます。当社は、医療グレードのプリロード力とねじ山の精度を柔軟に調整でき、製造に関して GB/T 17587-2018 および ISO 13485 規格に厳密に従って、さまざまな医療ツールの超高精度および低騒音作業のニーズに適合し、軸方向のバックラッシュが効果的に制御され、トランスミッションが安定して静かであることを保証します。同時に、お客様のご要望に応じた極小ねじ仕様や無菌表面処理にも対応し、医療器具との適合性をさらに向上させます。

主要な機能的利点と医療ツールの適応性

1. 医療グレードの弾性予圧、超精密アンチバックラッシュ：従来の製品の予圧構造とは異なり、医療グレードの弾性プリロードと精密マイクロ研削台形ネジを組み合わせたコア設計を採用し、この医療ツール用アンチバックラッシュ台形ナットは、超高精度の予圧制御を実現し、軸方向のバックラッシュを0.002～0.008mm以内で安定して制御し、位置決め偏差、モーションジッターの問題を根本的に解決します。医療ツールの軸方向のガタによる伝達ノイズや、手術位置決めや医用画像処理などの臨床作業に必要な超高精度を確保します。

2. 医療環境に適応した低騒音伝送：医療シナリオの静かな要件（騒音≤30dB）をターゲットとして、製品は静かな構造設計を採用し、ネジの表面は医療グレードの自己潤滑コーティングで処理されており、ナットとリードスクリュー間の摩擦騒音を効果的に低減し、手術中の医療スタッフや患者への干渉を回避し、手術室、撮像室、その他の医療現場の静かな作業環境に完全に適応します。

3.医療基準を満たす生体適合性材料：医療グレードのステンレス鋼とチタン合金（オプション）で作られており、生体適合性に優れ、非毒性、非刺激性、耐食性があり、ISO 13485医療機器品質マネジメントシステム規格に準拠しています。人体や無菌環境に接触する医療ツールに使用でき、臨床使用の安全性を確保し、相互汚染を回避します。

4. コンパクトな医療ツールに適合する小型化設計：ほとんどの医療ツール（低侵襲手術器具、携帯型医療機器など）のコンパクトな構造特性を目指して、本製品は小型、軽量、余分なスペースを占有せず、高精度で安定した性能を確保しながら、コンパクトな医療ツールの構造設計に完全に一致する小型化された統合設計を採用しています。

パフォーマンス指標と医療グレードの品質管理

1. 医療指向の材料選択: オプションで医療グレードの 316L ステンレス鋼 (耐食性、滅菌が容易) および医療用チタン合金 (軽量、優れた生体適合性)。このうち、316Lステンレス鋼は一般医療器具（医用画像機器、リハビリテーション補助器具など）に適しており、チタン合金は低侵襲手術器具や軽量かつ高い生体適合性が要求される器具に適しており、医療器具の材質要件に完全に適合し、高精度医療用伝送部品の材質選択基準を参考にしています。

2.超高伝送精度：ねじ精度はISO 3レベルに達し、ピッチ誤差は±0.002mm未満、位置再現性は±0.004mm以下、バックラッシュは0.002〜0.008mm以内に制御可能で、通常の医療ツール伝送部品の精度要件よりも高く、医療ツールが超高精度位置決めと安定した伝送を実現でき、GB/Tの精度要件を満たします。 17587-2018 および ISO 13485 標準。

3. 滅菌適応性と耐久性：医療ツール用アンチバックラッシ台形ナットは、高温高圧滅菌（134℃、0.2MPa）や化学滅菌（エチレンオキサイド滅菌）に耐え、1000回以上の滅菌後も変形や性能劣化なく安定した性能を維持します。特殊な表面処理後の表面粗さはRa≤0.2μmで、汚れが付着しにくく、洗浄と滅菌が簡単で、通常の使用と定期メンテナンスで耐用年数は5年以上に達し、医療ツールの部品交換の頻度とメンテナンスコストを削減します。

4.環境適応性と安全性：-10℃～120℃の温度範囲で安定した性能を維持でき、医療用消毒剤、粉塵、湿気に対する耐性が強く、さまざまな医療環境（手術室、画像診断室、リハビリテーションセンターなど）に適しています。同時に、信頼性の高いセルフロック機能を備えており、静荷重時の医療ツールの滑りを効果的に防止し、臨床業務の安全性と患者の個人の安全を確保します。

Maitu の核となる競争力

1. 医療に特化した研究開発の強み：当社の研究開発チームには、医療機器のトランスミッションコンポーネントで10年以上の経験を持つシニアエンジニアが6名います。医療ツールのシナリオ向けバックラッシュ防止技術の研究開発と最適化に重点を置き、医療グレードの弾性予圧設計や精密マイクロ研削などのコア技術を習得し、医療ツールの超高精度、低騒音、無菌要件に従って製品構造を最適化し、さまざまな種類の医療ツールに完全に適応します。

2.医療グレードの生産と厳格なテスト：医療機器生産基準を満たすクリーンな生産ワークショップと専門的な精密検査機器（微小精密測定器、ノイズテスター、滅菌テスターなど）を備え、各製品は工場を出荷する前にGB/T 17587-2018およびISO 13485基準に沿って厳格なバックラッシュ検出、ノイズテスト、滅菌テスト、生体適合性テストを受け、認定率は100％です。各ナットが医療ツールの高性能と安全性の要件を満たしていることを確認します。

3. 医療ツールの豊富なカスタマイズ経験：手術器具、医療画像機器、リハビリテーション支援ツールなどの分野をカバーする1,800以上の医療機器メーカーと医療機関にカスタマイズされたバックラッシュ防止ソリューションを提供してきたため、さまざまな医療ツールのモデルをマッチングする豊富な経験があり、医療ツールの特定のパラメータや動作条件に応じて製品をカスタマイズできます。

4.権威ある医療認証と市場認識：ISO 13485医療機器品質管理システム認証、FDA認証、CE医療機器認証に合格し、医療伝送バックラッシュ防止技術に関連する多数の特許を取得し、国内外の有名医療機器ブランドに提供されており、特に低侵襲手術器具や高精度医療画像機器の分野で、製品の精度、安全性、安定性が高く評価されています。

カスタマイズプロセスと医療グレードのサービスサポート

1. デマンドドッキングとスキームのカスタマイズ：当社の専門の医療技術チームは、一対一のコンサルティングを提供し、お客様の医療ツールの構造設計、精度要件、動作騒音制限、滅菌方法、設置インターフェースパラメータを深く理解し、医療グレードの材料の選択、予圧力の調整、小型化された構造設計を含むターゲットを絞ったカスタマイズスキームを策定し、医療機器関連の規格を厳密に参照して、製品がお客様の医療ツールに完全に適合することを保証します。

2.サンプル開発と性能検証：確認されたカスタマイズスキームに従って、2D / 3D図面設計を完了し、サンプル試作を実行し、対応する医療ツールでサンプルをテストして、バックラッシュ防止効果、騒音レベル、滅菌適応性、設置互換性を検証し、量産前に医療臨床要件を満たすまで調整および最適化して、製品が医療ツールの実際の動作ニーズを満たしていることを確認します。

3.無菌包装と輸送：医療グレードの無菌包装（エチレンオキシド滅菌に対応）を採用し、輸送中の医療ツール用バックラッシュ防止台形ナットの無菌性を効果的に維持し、汚染を回避し、開梱後に製品を直接使用できることを保証し、特に医療機器部品の大量輸送に適しています。

4. 効率的で信頼性の高い配送: 主流の医療ツールに適した標準モデルが在庫にあり、納期は 2 ～ 4 営業日です。カスタマイズされた製品は 8 ～ 12 営業日以内に納品されるため、医療ツールの生産とアップグレードのサイクルが効果的に短縮され、医療機器の通常の供給が確保されます。

5.アフターサービスと医療技術指導：36か月の品質保証期間（業界平均より長い）を提供し、専門の医療技術者が24時間オンラインおよびオンサイト技術サポートを提供し、製品の設置、デバッグ、滅菌および使用上の問題をタイムリーに解決します。保証期間内に製品の品質に問題があった場合は無償交換を提供し、製品と医療ツールの耐用年数を延ばすために専門的な滅菌とメンテナンスの指導を提供します。

設置および滅菌メンテナンスのガイドライン

1. 滅菌取り付け手順: 取り付ける前に、医療ツールの滅菌要件 (高温高圧滅菌またはエチレンオキシド滅菌) に従ってナットと対応するリードスクリューを滅菌します。滅菌後は滅菌ピンセットを使用して製品を取り出し、汚染を防ぐために手で直接触れないようにしてください。ナットをリードスクリューにスムーズに取り付け、無理な取り付けを避け、医療ツールの精度要件に応じて医療グレードのプリロード力を調整し、伝達精度と医療安全に影響を与える緩い取り付けを避けるためにフランジを医療ツールの可動部分にしっかりと固定します。

2. 定期的なメンテナンスと滅菌: バックラッシュ、予圧状態、ねじ山の清浄度を 2 か月ごとにチェックすることをお勧めします (使用頻度に応じて調整してください)。使用後は毎回、糸の表面を医療グレードの消毒剤で洗浄し、滅菌して保管してください。 6 か月ごとに少量の医療グレードの滅菌潤滑油を追加して、摩擦を軽減し、ねじ山と予圧構造を保護し、長期的な安定した動作を保証します。これは、医療ツールの精度と耐用年数の維持に役立ちます。

3. 無菌保管要件：無菌、乾燥、密閉環境（温度 5 ～ 20℃、湿度 ≤35%）で保管し、高温で腐食性の医療用消毒剤や鋭利な物体との接触を避け、ねじ山の変形、予圧構造の損傷や汚染を防ぎ、医療ツール用バックラッシュ防止台形ナットのバックラッシュ防止性能と無菌性を確保します。これは医療ツールのスペアパーツの保管に特に重要です。

4. 使用上の注意：医療ツールの操作中は、予圧構造とねじ山の損傷を防ぎ、汚染を避けるために、過度の負荷、激しい起動と停止を避け、ナットを自由に分解しないでください。トランスミッションの詰まりや医療ツールの損傷を防ぐために、ネジの隙間に異物が入らないようにします。臨床手術の安全性を確保するために、定期的にセルフロックの性能をチェックしてください。

適用可能な医療ツールの種類と臨床シナリオ

1.手術器具：超高精度と低騒音を備えた低侵襲手術器具、手術ロボット、手術位置決めツールなどに適用でき、軸方向のバックラッシュを効果的に排除し、外科手術の正確な位置決めを保証し、手術のリスクを軽減し、あらゆるレベルの病院の手術室に適しています。

2.医療画像機器：CTスキャナ、MRI装置、超音波位置決め装置などの医療画像機器に適しており、安定した伝送と高精度を備え、画像位置決めの精度を確保し、医療スタッフが正確な診断を行うのに役立ち、画像診断室や診断センターに適用できます。

3.リハビリテーション補助器具：安定した性能と生体適合性を備え、リハビリテーション患者の長期使用ニーズに適応し、リハビリテーショントレーニングの安全性と快適性を確保し、リハビリテーションセンターや介護施設に適用できるリハビリテーショントレーニング機器、整形外科用補助器具などに適用されます。

4.その他の医療ツール：小型化された設計と強力な環境適応性を備えたポータブル医療機器、医療検査機器などに適しており、移動医療および検査シナリオの精度と無菌要件を満たし、地域病院、移動医療車両、その他の場所に適用できます。

よくある質問

1. 従来のガタ防止台形ナットとの違いは何ですか？

3Dプリンター版はコストパフォーマンスとメンテナンス性を重視した分割式スプリングプリロード構造を採用。位置決めシステムのバージョンは、高精度と長期安定性に焦点を当てた二重弾性 O リング プリロード設計を採用しています。リニアアクチュエータバージョンは、耐疲労性と高周波往復適応を重視した皿バネ複合プリロード構造を採用しています。この製品は、超高精度、低ノイズ、生体適合性に重点を置いた医療グレードの弾性プリロード構造を採用しており、医療ツールの特別な要件に合わせて特別に設計されており、医療機器規格に完全に準拠しています。

2. この製品は、既存の医療ツールの送りネジに適合できますか?

はい、当社の標準モデルは、医療ツールで使用される主流のミニチュア台形親ネジと互換性があり、親ネジのパラメータに応じてねじの仕様、ナットのサイズ、表面処理をカスタマイズすることもでき、元の医療ツールの構造を変更することなく直接組み立てることができ、医療ツールのコンパクトな構造特性と一致します。

3. さまざまな医療ツールの精度要件に合わせてプリロード力を調整するにはどうすればよいですか?

医療ツール用アンチバックラッシュ台形ナットは、調整可能な医療グレードのプリロード構造で設計されており、医療ツールの精度要件と動作騒音制限に応じて弾性プリロードコンポーネントの圧縮度を柔軟に調整でき、バックラッシュ防止効果と伝達の滑らかさをバランスさせ、医療ツールのさまざまな臨床操作のニーズに適応します。

4. 使用中のナットのバックラッシ防止効果が正常であるかどうかはどのように判断すればよいですか?

設置と滅菌後、医療ツールを通常の速度で実行し、動作のジッターや異常なノイズがあるかどうかを観察します (ノイズは 30dB 以下である必要があります)。微小精密測定器を使用して位置再現性を測定し、再現性誤差が±0.004mm以内であれば、バックラッシュ防止効果は正常であり、医療器具の精度要件を満たしていることを示します。

5. 製品は繰り返しの滅菌に耐えられますか?

はい、この製品は医療グレードの材料で作られており、特殊な表面処理が施されており、1000回以上の高温高圧滅菌やエチレンオキシド滅菌に耐え、変形や汚染がなく安定した性能を維持でき、医療ツールの滅菌要件を完全に満たしています。

6. 医療ツールの大量注文に対して技術サポートを提供しますか?

はい。大量注文の場合、当社は専門の医療技術者を派遣して、現場での設置、デバッグ、滅菌指導を行い、医療機器規格に準拠した詳細な設置、メンテナンス、滅菌マニュアルを提供します。これにより、製品が医療ツールで最高の反バックラッシュと伝達性能を発揮し、臨床安全要件を満たしていることを保証します。
