Acme 台形ネジは産業用モーション システム全体でどのように使用されますか?

記事の要約

アクメ台形ネジ産業オートメーション、機械装置、精密位置決めシステムにわたる直線運動の伝達において重要な役割を果たします。この記事では、Acme 台形ネジが実際のエンジニアリング環境でどのように構造、仕様、および適用されるかについて、技術的に根拠のある詳細な説明を提供します。議論の中心は、設計原則、寸法パラメータ、荷重挙動、材料オプション、製造基準、および長期的な開発方向です。よくある技術的な質問は、一般的なエンジニアリング上の懸念事項を明確にするために、簡潔な質疑応答形式で取り上げられています。コンテンツは、専門的な読書習慣と世界的な検索エンジン最適化基準を満たすように構成されています。

目次

• 1. Acme 台形ネジはどのようにして直線運動を可能にするのですか?
• 2. Acme 台形ネジはどのように仕様および設計されていますか?
• 3. Acme 台形ネジは実際の用途でどのように機能しますか?
• 4. Acme 台形ネジは将来のモーション システムでどのように進化しますか?

1. Acme 台形ネジはどのようにして直線運動を可能にするのですか?

Acme 台形ネジは、精密に加工された台形ネジ形状により、回転運動を直線変位に変換するように設計された動力伝達部品です。標準的な締結具とは異なり、このタイプのねじは、持続的な軸方向荷重、予測可能な動作制御、および再現可能な位置決め精度を考慮して設計されています。台形の形状は、機械的強度、製造性、効率性の間でバランスの取れた妥協点を提供し、過酷な環境と精度重視の環境の両方で広く採用されています。

ねじ山角度は通常、Acme プロファイルでは 29 度、メートル台形ねじでは 30 度に標準化されており、ねじと相手ナットの間の安定した接触が可能になります。この形状により、荷重を均等に分散するために十分な接触面積を維持しながら、半径方向の応力が軽減されます。その結果、バックラッシュ制御、適度な効率、機械的セルフロック特性が必要な場合には、アクメ台形ネジが一般的に選択されます。

工学的な観点から見ると、ねじシャフトに加えられるトルクによってナットがねじリードに沿って移動することにより、直線運動が実現されます。ピッチとリードは、移動速度、分解能、荷重の動作を直接決定します。これらのパラメータは、ストローク長、デューティ サイクル、環境暴露などのシステム要件に基づいて慎重に選択されます。

2. Acme 台形ネジはどのように仕様および設計されていますか?

Acme 台形ネジが耐用年数を通じて確実に機能するためには、正確な仕様が不可欠です。パラメータは、地域およびアプリケーションの要件に応じて、ANSI B1.5 や DIN 103 などの国際規格に従って定義されます。次の表は、エンジニアが選択および設計中に使用する一般的に参照される技術パラメータの概要を示しています。

工学的な考慮事項には、表面仕上げ、熱処理、潤滑適合性も含まれます。より高い位置決め精度を得るには研削ねじが選択されますが、コスト効率と疲労強度を高めるには転造ねじが好まれます。選択プロセスでは、機械的な計算、環境上の制約、および長期的なメンテナンス計画が統合されます。

3. Acme 台形ネジは実際の用途でどのように機能しますか?

産業環境では、Acme 台形ネジは、工作機械、昇降システム、バルブ アクチュエータ、包装機器、自動組立ライン全体で使用されています。固有のセルフロック動作により、追加のブレーキ機構を必要とせずに垂直荷重保持に適しています。この特性により、システム設計が簡素化され、同時に動作の安全性が向上します。

以下のよくある質問は、仕様および運用中に発生する一般的な技術的な問題に対処します。

Q: 耐荷重はネジ径によってどのように変化しますか?
A: 断面積が大きくなり、座屈に対する耐性が向上するため、負荷容量はネジの直径に応じて非線形に増加します。エンジニアは、圧縮荷重下での安全な動作を保証するために、軸応力制限と臨界座屈長の両方を評価する必要があります。

Q: Acme 台形ネジ システムではバックラッシュはどのように管理されますか?

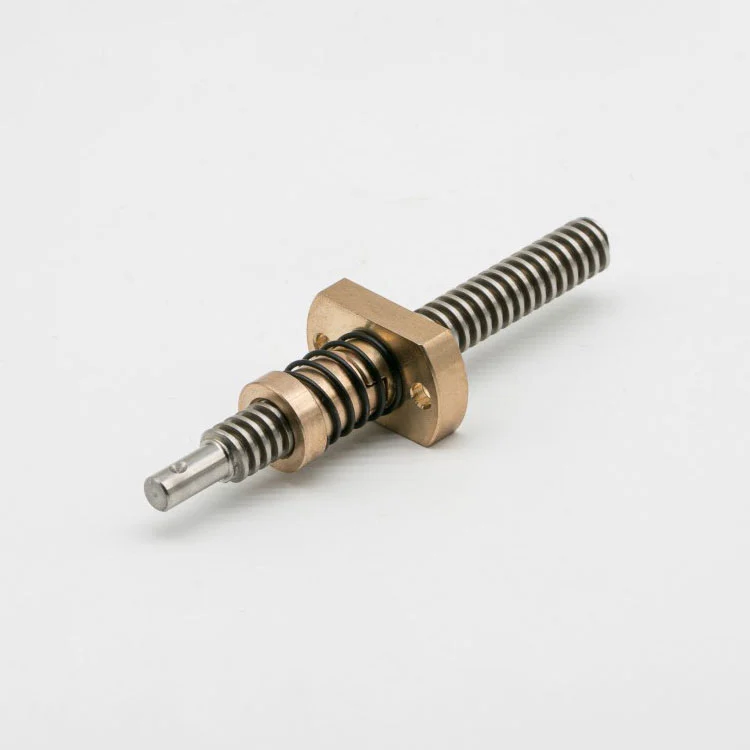

A: バックラッシュは通常、分割ナット、バックラッシュ防止ナット、またはプリロードされたデュアル ナット アセンブリを使用することで軽減されます。材料の組み合わせと管理された製造公差により、安定した位置決め精度がさらに向上します。

Q: 潤滑は耐用年数にどのような影響を与えますか?
A: 適切な潤滑により、ネジとナットの境界面間の摩擦摩耗が最小限に抑えられ、動作温度が低下し、保守間隔が延長されます。潤滑剤の選択は、速度、負荷、ほこりや湿気などの環境にさらされることに依存します。

性能の一貫性は、アライメント精度と取り付け剛性にも影響されます。ミスアライメントによりねじ山の接触が不均一になり、局所的な摩耗が促進され、動作の滑らかさが低下します。したがって、システムレベルの統合は、コンポーネントレベルの仕様と同じくらい重要です。

4. Acme 台形ネジは将来のモーション システムでどのように進化しますか?

自動化システムにはより高い信頼性とメンテナンスの軽減が求められるため、Acme 台形ネジは材料科学の進歩と精密製造技術を通じて進化し続けています。改良された合金組成、表面コーティング、および複合ナット材料により、摩擦係数が低減されながら動作寿命が延長されます。

デジタル製造と CNC 研削技術により、より厳しい公差とより一貫したねじ山形状が可能になりました。これらの開発は、予測可能な直線運動が引き続き不可欠な半自動化されたスマート機械システムへの統合をサポートします。高速用途ではボールねじなどの代替技術が主流ですが、堅牢性、コスト管理、セルフロック性能が優先される場合には台形ねじも関連性を保っています。

これに関連して、深いエンジニアリング専門知識と垂直生産能力を備えたメーカーは、カスタマイズされた仕様と安定したサプライチェーンをサポートする上でますます重要な役割を果たします。

蘇州マイトゥは、進化する業界標準とアプリケーション要件に適合する、精密に設計された Acme 台形ネジ ソリューションに引き続き注力しています。このブランドは、材料の最適化、プロセス制御、アプリケーション主導の設計を通じて、信頼性と長期的な価値を要求するモーション システムをサポートしています。

詳細な技術相談、カスタマイズされた仕様、またはアプリケーション固有の推奨事項については、関心のある方にお勧めします。お問い合わせプロジェクトの要件とエンジニアリングの目標について話し合います。
