ボールねじはどのようにして CNC 機械や自動化システムの精度を向上させますか?

再現性と剛性がパフォーマンスを左右する CNC 機械や自動化システムにとって、ボールねじは精密モーション制御の紛れもない基礎となります。滑り摩擦に依存する従来の親ねじとは異なり、ボールねじは循環鋼球を採用して摩擦を最小限に抑え、バックラッシュを排除します。この基本設計により、最新の CNC 装置はミクロン以内の位置決め公差を達成できるため、航空宇宙から医療機器製造までの業界が可能性の限界を押し広げることができます。その核心となるボールねじは、回転運動を極めて高い効率で直線運動に変換し、モーターのトルクをスムーズで予測可能な動きに直接変換します。これは、サブミクロンの再現性を要求するオートメーション エコシステムにとって不可欠な要件です。

しかし、ボールねじは正確にどのようにして精度をそのようなレベルまで高めるのでしょうか?その答えは、機械的アーキテクチャ、プリロードエンジニアリング、および熱安定性の組み合わせにあります。ボールねじは、滑り面ではなく転動体によって負荷を分散することにより、加工精度の 2 つの主な敵である摩擦損失と発熱を大幅に低減します。さらに、調整可能なプリロード機構により、バックラッシュ (機械コンポーネント間の固有の遊び) が事実上排除され、動きを失うことなく方向転換が瞬時に行われることが保証されます。複雑なピックアンドプレース操作や 5 軸 CNC 加工を処理する自動化システムの場合、これはより厳しい公差、優れた表面仕上げ、および工具寿命の延長につながります。 Suzhou Maitu Screw Rod Manufacturing Co., Ltd. は、20 年以上にわたってこれらのニュアンスを習得することに専念し、世界中の近代的な工場で精度のベンチマークとなるボールねじを製造してきました。この記事では、精密主導の産業においてボールねじが不可欠な理由を裏付ける技術的パラメータ、エンジニアリング原理、および実際的な利点を詳しく解説します。

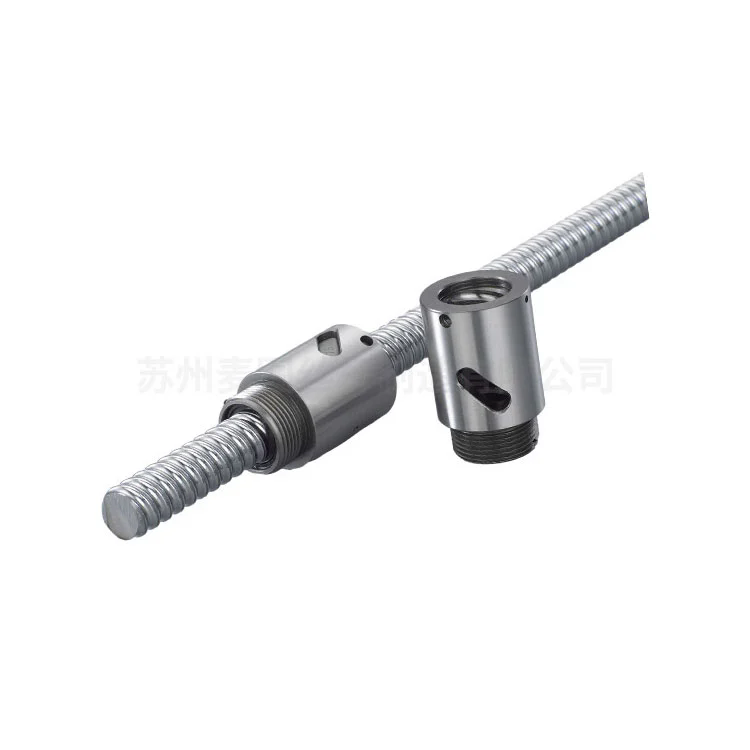

高精度 CNC 加工にボールねじが不可欠となる重要な設計機能は何ですか?

最新の CNC マシニング センターは、リニア ドライブ コンポーネントの影響で動作します。ボールねじがゴールドスタンダードである理由を評価するときは、ボールねじを従来のねじアセンブリから分離する構造上の特徴を検討する必要があります。私たちの工場、蘇州Maituねじ棒製造有限公司は、幾何学的精度、材料科学、荷重分散に対する総合的なアプローチで各ボールねじを設計します。以下は、優れた精度を支える核となる設計特性です。

• 循環ボールベアリング:アクメねじの滑り接触とは異なり、ボールねじは軌道内で転がる硬化鋼球を使用します。このローリング動作により摩擦係数が0.005まで低減され、よりスムーズな動作が可能となり、サーボモータに必要なトルクが低減されます。また、摩擦が低いと発熱も最小限に抑えられます。熱膨張により、1 メートルあたり摂氏 1 度あたり最大 10 ミクロンの位置誤差が生じる可能性があるため、これは非常に重要です。

• 高リード精度（JIS C0～C5等級）：当社工場で製造される精密研削ボールねじは、リード精度が C0 グレードに達しており、誤差は 300mm あたり ±3 ミクロンに制限されています。このレベルの精度により、プログラムされたツールパスが実際の動きと正確に一致することが保証され、複雑な航空宇宙部品やマイクロエレクトロニクス金型の輪郭を描くのに不可欠です。

• 最適化されたボール循環システム:内部デフレクターまたはチューブリターンシステムにより、振動や騒音のないスムーズなボール再循環が保証されます。当社独自のデフレクター設計により脈動が低減され、これがそのまま一貫した送り速度につながり、加工面の削り跡をなくします。

• 高い軸方向剛性:大きなねじ径と予圧されたナットアセンブリを組み合わせることで、ボールねじは最大 500 N/µm の軸方向の剛性を実現します。この剛性により、切削力によるたわみが防止され、激しいフライス加工中でも工具の位置が維持されます。

• カスタマイズ可能なプリロードメカニズム:ダブルナット予圧またはオーバーサイズボール予圧方法により、バックラッシュをゼロに微調整できます。双方向の位置決め精度を必要とする CNC アプリケーションの場合、この機能は譲れないものです。

Maitu Screw Rod では、当社の製造プロトコルは厳格な品質ゲートに準拠しています。 HRC 58 ～ 62 の硬度を持つ高周波焼き入れスクリュー シャフトと精密研磨された軌道を利用して、数百万サイクルにわたる耐摩耗性を保証します。さらに、当社の設計思想には有限要素解析が組み込まれており、リードピッチとボール直径の比率を最適化し、速度と精度の両方を最大化します。 24 時間 365 日稼働するオートメーション システムの場合、これらの設計機能を組み合わせることで、ボールねじが初期の精度を何年も維持できるようになり、再校正のダウンタイムが削減されます。最終的に、重要な設計機能は、単純な機械コンポーネントを、CNC マシンや自動組立ラインの機能を定義する精密なイネーブラーに変換します。

当社のエンジニアは、お客様向けにカスタム ボールねじを開発する際、リード精度の標準化、熱安定性管理、予圧の一貫性という 3 つの柱に重点を置きます。これらの柱を統合することにより、リニアモーションシステムが制御信号に瞬時に応答することを保証します。これは、高速マシニングセンターや半導体オートメーションの必須要件です。当社は 20 年間の業界経験の中で、ボールねじの設計特徴が量産環境で達成可能な Cpk 値に直接相関していることを観察しており、ボールねじがミッションクリティカルなアプリケーションにとってトップの選択肢であり続ける理由を裏付けています。

オートメーション システムにおいてボールねじが従来の送りねじよりも優れているのはなぜですか?

ロボット アームからピック アンド プレース ユニットに至るまで、自動化システムには、最小限のメンテナンスで、一貫した摩擦のない動作が求められます。従来の親ねじ (アクメまたは台形) は、ねじとナットの間の滑り摩擦に依存しており、スティックスリップ動作や急速な摩耗が発生します。対照的に、ボールねじは作業効率を根本的に再定義します。当社の工場での数十年にわたる生産専門知識をもとに、ボールねじが自動化環境で主流となっている決定的な理由をまとめました。

• 摩擦効率とエネルギー消費:一般的な親ねじは約 20 ～ 40% の効率で動作しますが、ボールねじは 90% 以上の効率を達成します。複数の軸を備えたオートメーション システムの場合、この効率によりモーター サイズ要件が軽減され、エネルギー コストが削減され、コントローラーの熱負荷が軽減されます。

• スティックスリップ現象ゼロ：滑り摩擦により静摩擦が発生し、動作が開始される前にこの静摩擦を克服する必要があり、ぎくしゃくした始動が発生します。ボールねじの転がり接触によりスティックスリップがなくなり、精密なコーティングや電子部品の組み立てに必要な、非常に滑らかな微小な動きが可能になります。

• 寿命と平均故障間隔 (MTBF):転がり接触により摩耗が最小限に抑えられるため、ボールねじの寿命は定格荷重下で 20,000 時間を超えることがよくありますが、滑り送り送りねじの寿命は 5,000 ～ 8,000 時間です。当社の工場での加速寿命テストでは、適切な潤滑を行えば、当社のボールねじが長期間の生産稼働でも当初の精度を維持できることが確認されています。

• より高い移動速度:低慣性と摩擦の低減により、ボールねじは適切な設計で最大 120 m/min 以上の移動速度を達成できますが、親ねじは 30 m/min を超える速度で過度の熱を発生します。この速度の利点により、大量自動化ラインのスループットが向上します。

• 簡素化されたメンテナンス:ボールねじでは定期的な潤滑とシールの検査のみが必要ですが、親ねじでは摩耗によるバックラッシュを補正するために頻繁な調整が必要です。自動倉庫や CNC ツール チェンジャーの場合、メンテナンスの削減は稼働時間の向上につながります。

当社の生産施設である蘇州舞図ねじ棒製造有限公司では、親ねじからボールねじに移行するお客様向けに並べて比較分析を行うことがよくあります。データは、より高い加速能力により、位置再現性が 30 ～ 50% 向上し、サイクル タイムが 20% 短縮されたことを一貫して示しています。

さらに、ボールネジを備えた自動化システムは振動が大幅に低いことが実証されており、これはビジョン システムやレーザー測定装置を統合する場合に重要です。コンパクトなパッケージでスラスト荷重とモーメント荷重の両方を処理できるボールねじ本来の能力により、設計エンジニアは精度を損なうことなく機械の設置面積を縮小できます。高いデューティサイクルとミクロンレベルの精度を要求する自動化システムにとって、ボールねじは単なるアップグレードではなく、運用上の必須事項です。

さらに、カスタムエンド加工、ナット構成、ワイパーシールなどのボールねじ設計の多用途性により、既存のオートメーションアーキテクチャへのシームレスな統合が保証されます。半導体製造のクリーンルーム環境でも、クーラントの侵入を伴う過酷な加工環境でも、当社のボールねじは優れた性能を維持します。この適応性と、否定できない機械的利点を組み合わせることで、業界が次世代オートメーション プロジェクトでボールねじ技術を標準化した理由が説明されます。

主要な技術パラメータは産業用途におけるボールねじの精度をどのように定義しますか?

エンジニアや調達専門家にとって、ボールねじの仕様書を理解することは、実際の精度を予測するために不可欠です。 Maitu Screw Rod では、国際規格に細心の注意を払って調整されたパラメータを備えたボールねじを製造しています。以下は、精度、耐荷重、動的動作を決定する技術パラメータを示す詳細な表です。各パラメータは、ボールねじが CNC 機械やオートメーション システムの精度を向上させる上で極めて重要な役割を果たします。

これらのパラメータは分離されていません。それらは相乗的に働きます。たとえば、C0 グレードのボールねじとダブルナット予圧および大径の組み合わせにより、±1µm の位置決め精度を達成するモーション プラットフォームが実現します。当社の工場では、出荷前に各精密ボールねじにレーザー干渉計による検証を利用し、国際的な長さ規格へのトレーサビリティを確保しています。光学レンズ研削や医療用ロボットなどの業界のお客様向けに、リードの偏り、振れ、プリロードトルクを証明する測定レポートを提供します。これらのパラメータを細心の注意を払って制御することにより、Suzhou Maitu Screw Rod Manufacturing Co., Ltd. は、エンジニアが最高精度のベンチマークを一貫して達成するシステムを設計できるようにします。

さらに、高速アプリケーションでの熱増加を補償するカスタムリードの修正も提供し、実際の精度をさらに向上させます。これらの技術仕様を正しく選択することは、完成したワークピースで達成可能な幾何公差に直接関係し、ボールねじが究極の精密部品である理由を再確認します。

サブミクロンの位置決めを実現する上で、プリロードとバックラッシの除去はどのような役割を果たしますか?

バックラッシュは精密なモーション制御にとって宿敵です。機械式トランスミッションでは、嵌合コンポーネント間のクリアランスにより、方向を反転するときに遅延が発生します。これは、CNC 輪郭精度と自動化の再現性を低下させる現象です。ボールねじは、内部圧縮を生み出し、ロストモーションを排除する高度な予圧技術によってこの問題に対処します。当社の工場である蘇州舞図ねじ棒製造有限公司では、変動する荷重下でもサブミクロンの位置決め性能を実現する予圧方法を洗練しました。

• ダブルナットプリロード:2 つのナットは、軸方向のオフセットを誘発するスペーサーを介して取り付けられており、各ナットのボールがねじ溝の反対側の側面に接触するように強制されます。この方法によりバックラッシが完全に排除され、軸方向の剛性が 30 ～ 50% 向上します。 5 軸 CNC マシンの場合、これにより、円弧補間テストで 2 ミクロン未満の偏差が示されることが保証されます。

• 特大ボールプリロード:軌道溝径よりわずかに大きいボールを使用することにより、制御されたしまりばめが実現されます。このシングルナット予圧方式はコンパクトでスペースが限られているオートメーション軸に最適でありながら、バックラッシュのない動作を実現します。

• 調整可能なプリロード機構:一部の設計には、プリロード力を現場で調整できるナットが組み込まれており、長期間使用した後の再校正が可能です。当社の工場では、機器のライフサイクル全体にわたって精度を維持するための明確な調整プロトコルを提供しています。

• システムの剛性への影響:プリロードはバックラッシュを排除するだけでなく、ドライブトレイン全体の剛性も高めます。剛性が高いということは、CNC ミルでの切削負荷などの外力による変位が最小限に抑えられ、部品の精度が維持されることを意味します。

• 再現性への影響:バックラッシがなくなると、ボールねじは 1 ～ 2 ミクロン以内の双方向繰返し精度を実現します。精密な電子機器を扱うピックアンドプレース自動化では、この再現性によりコンポーネントの位置ずれや組み立ての欠陥が防止されます。

制御の観点から見ると、プリロードされたボールネジにより、発振を引き起こすことなくサーボ ループをより高いゲインで実行できるようになり、整定時間と位置精度がさらに向上します。当社のエンジニアリング チームは、レーザー キャリブレーションを使用してこれを頻繁に実証しています。プリロードされたボールネジを備えた CNC 軸の反転誤差は、標準親ネジの 15 ～ 30 ミクロンと比較して、1 ミクロン未満です。金型製造や EDM などの高精度の分野では、これは優れた表面仕上げと補助線の除去に直接つながります。

さらに、バックラッシュを排除することで方向反転時の衝撃力が軽減され、駆動機構全体が早期の摩耗から保護されます。ガントリールーターであれ、半導体ウェーハステージであれ、双方向動作を必要とするあらゆるアプリケーションにとって、プリロード対応のボールねじは、サブミクロンの位置決めを保証する唯一の実行可能なソリューションです。 Suzhou Maitu Screw Rod Manufacturing Co., Ltd. は、各精密グレードのボールねじの予圧校正レポートを提供し、お客様が最も厳しいモーション制御の要求を満たすコンポーネントを確実に入手できるようにします。

結論: 次世代精密オートメーションにおけるボールねじの決定的な役割

CNC 機械やオートメーション システムにおける精密エンジニアリングは、単に高度なソフトウェアや高解像度エンコーダの問題ではありません。それは基本的にリニアドライブの機械的完全性に依存しています。これまで検討してきたように、転がり要素の設計、予圧のカスタマイズ、および優れた剛性を備えたボールねじは、現代の高精度モーション制御のバックボーンを形成しています。摩擦による熱ドリフトの低減から瞬時応答のためのバックラッシュの排除まで、ボールねじのあらゆる特性は、より厳しい公差とより高いスループットの絶え間ない追求に応えるように調整されています。

蘇州Maituねじ棒製造有限公司 での数十年にわたる製造経験の中で、私たちはボールねじの適切な選択と統合によって標準的な機械が世界クラスの精密機器にどのように生まれ変わるかを目の当たりにしてきました。航空宇宙、自動車、医療機器、先端エレクトロニクスなどの業界はすべて、精密ボールねじによって設定された性能ベンチマークに依存しています。

当社の工場では、最先端の研削技術、厳格な品質管理、カスタムエンジニアリング能力を活用することで、製造する各ボールねじが精度、信頼性、全体的な装置効率の目に見える向上に貢献していることを保証しています。インダストリー 4.0 に伴って自動化が進化し続けるにつれ、さまざまな負荷の下でミクロンレベルの再現性を実現するコンポーネントに対する需要は高まる一方です。ボールねじはこの課題に対処する準備ができており、明日の製造現場の精度要件を達成し、それを超えるための実績のある道筋を提供します。

CNC マシンまたは自動化システムの精度を向上させる準備はできていますか?蘇州舞図ねじ棒製造有限公司と提携正確な仕様に合わせて設計されたボールねじを入手します。当社の専門家チームは、設計コンサルティングからアフターサービスまで包括的なサポートを提供し、お客様のモーション コントロール ソリューションが比類のない精度を確実に提供できるようにします。今すぐ当社の工場に問い合わせて見積もりを依頼したり、カスタム ボールねじの要件について話し合ったりしてください。一緒に精度を高めていきましょう。
