より高速でスムーズな直線運動のために多条台形ネジを選択する理由- ニュース

抽象的な

機械が荷物を素早く、静かに、そして確実に移動させる必要がある場合、標準の送りねじがボトルネックのように感じられる場合があります。実際のモーター速度では遅すぎる、負荷がかかったときの摩擦が大きすぎる、またはほこりやメンテナンスに敏感すぎる。あ 多条台形ネジ堅牢性を維持しながら、1 回転あたりの移動量 (リード) を増やす実用的な方法です。汚染に対する耐性が高いため、台形ねじは産業用機器で一般的です。この記事では、速度制限、摩耗、効率、スティックスリップ、騒音、耐用年数など、お客様の本当の悩みのポイントを分析し、次のことを示します。マルチスタートジオメトリがこれらの問題にどのように対処するか、それが意味のある場所 (および意味がない場所)、および設計に着手する前に何を確認する必要があるか。

概要

問題を定義する: 従来のネジが遅すぎる、または「グラブ」すぎる理由。
ジオメトリの説明: 分かりやすい言葉でスタート、ピッチ、リードします。
ジオメトリを結果に接続する: スピード、スムーズさ、効率性、安定性。
トレードオフを明らかにする: セルフロック、保持荷重、およびドライブのサイジング。
実用的なチェックリストを与える: 高価な再設計を避けるために購入者が指定する必要があるもの。
一目でわかる比較を提供: シングルスタートとマルチスタートおよびボールねじ。
実装と FAQ で終了：潤滑、アライメント、バックラッシュ、騒音。

購入者が解決したい問題点

ほとんどの購入者は、朝起きて「新しいスレッドプロファイルが必要だ」とは考えません。彼らは次のような問題に気づきます。

スピードが足りない: モーターが不快なほど速く回転しない限り、目標サイクルタイムを達成することはできません。
スティックスリップとぎくしゃくした動き: キャリッジがためらってからジャンプし、位置決めの品質と表面仕上げが台無しになります。
早期摩耗：ナットがずさんになります。反発が大きくなる。精度のドリフト。維持費は定期的な税金になります。
高い駆動トルク: モーター/ギアボックスが熱くなったり、より多くの電流を消費したり、過剰なサイズが必要になったりします。
騒音・振動：特にスクリューが長い場合や、より高い回転数で回転する場合。
汚れた環境: ボールネジは、ほこり、切り粉、飛沫が避けられない場合、「繊細すぎる」と感じることがあります。

A 多条台形ネジを放棄せずに 1 回転あたりの移動量を増やしたい場合によく選択されます。台形ねじの堅牢で寛容な動作。

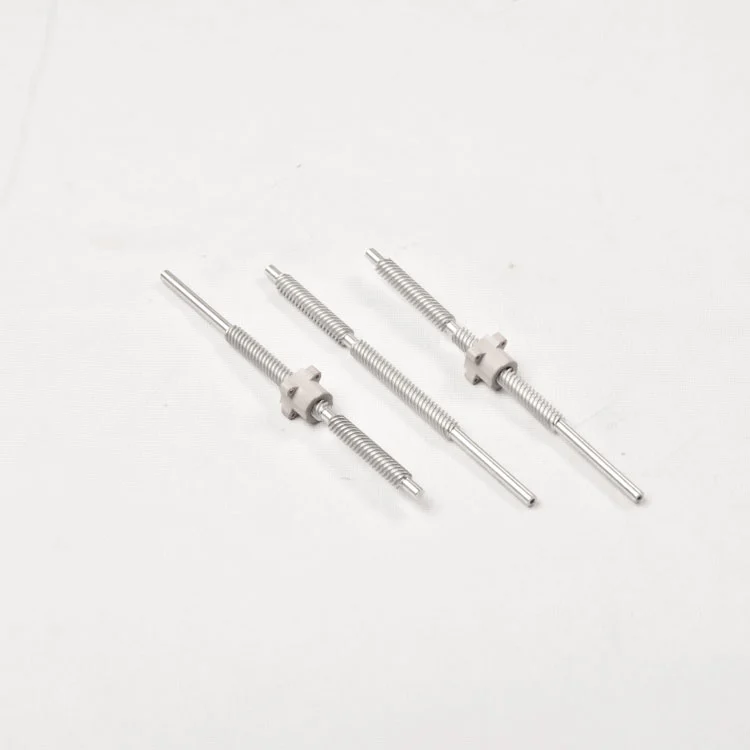

多条台形ネジの違い

台形ネジは、荷重を支えるために設計された台形形状のネジ山 (一般に「アクメスタイル」の動作に関連付けられています) を使用します。製造可能性と産業条件における信頼性の高いパフォーマンス。

「マルチスタート」の部分は、ネジの周りに螺旋状のネジ山が何本巻き付いているかを表します。これについて考える最も簡単な方法は次のとおりです。

ピッチ= 軸に沿った隣接するねじ山間の距離。
始まります= 独立したスレッドトラックの数 (1 開始、2 開始、4 開始など)。
鉛= ネジが 1 回転する間にナットがどれだけ動くか。

一条ねじの場合、リード＝ピッチとなります。多条ねじの場合、リードはピッチに条数を乗じた値に等しくなります。つまり、リードを増やしてスピードを上げながら、適度なピッチ（強度と製造性に優れる）を維持できるということです。

購入者の言語:マルチスタート = 1 回転あたりの動きが増えるため、モーターの RPM を限界まで上げずに速度目標を達成できます。

実際に実感できるパフォーマンスのメリット

マルチスタート台形設計は、速度と滑らかさが重要な場合にその価値を発揮する傾向がありますが、アプリケーションは依然として丈夫で使いやすい機構。

快適なモーター回転数でのより高い線速度
設計がモーター速度、ギアボックスの制限、または高 RPM での騒音によって制限されている場合、リードを増やすと必要な回転速度が低下する可能性があります。同じ旅行料金で。
「ゴロゴロ」感が少なくスムーズな動き
多くのシステムでは、特に制御システムがステップベースであり、より少ない回転数を必要とする場合には、ネジが 1 回転あたりに長く進むと感触が良くなります。所定の移動距離を達成するためのマイクロステップ。
サイクリング機器の生産性の向上
パッケージング、備品、自動ドア、リニアアクチュエータでは、超微細な精度よりも再現性のある動作や稼働時間を重視することがよくあります。マルチスタートリードにより、まったく新しいドライブトレインアーキテクチャを強制することなく、サイクルタイムを短縮できます。
過酷な環境における実用的な信頼性
再循環ボールに依存するソリューションと比較して、台形ネジシステムは通常、汚染に対する耐性が高く、よりシンプルです。汚れや破片が現実世界の一部であるときに維持するために。

トレードオフと使用しない場合

より賢い仕様とは、テスト中にトレードオフが見つかる前に、トレードオフを早い段階で認める仕様のことです。

セルフロックは保証されていません
リードが増加すると、システムが負荷の下でバックドライブする可能性が高くなります。力を使わずに位置を保持するために負荷が必要な場合は、ブレーキ、別のリード、または代替機構が必要になる場合があります。
保持荷重と移動荷重
高速移動用に最適化された設計では、静止時の荷重の抑制方法 (特に垂直軸) にさらに注意を払う必要がある場合があります。
ドライブのサイジングと発熱
リードを大きくすると、トルクと速度の関係や動的動作が変化する可能性があります。実際のデューティサイクルに対してモーター/ギアボックスの曲線を確認する必要があります。
超精密の場合は最適な選択肢ではありません
非常に高い精度、最小限のバックラッシュ、および微細な位置決めでの高い効率が必要な場合でも、研削ボールねじまたはその他の精密システムを使用することをお勧めします。

正しいねじを指定するための選択チェックリスト

購入者が「もっと速いネジが必要だ」と言うとき、本当に必要なのは、手戻りから保護する仕様です。このチェックリストを使用して、エンジニアリングチームやサプライヤーと明確にコミュニケーションします。

1回転あたりの目標移動量
サイクルタイムとモーター RPM 制限に基づいて、必要なリードを定義します。
荷重の種類と方向
軸方向の荷重 (最大および標準)、衝撃荷重、およびバックドライブの可能性がある垂直軸かどうかを示します。
デューティサイクルと速度プロファイル
連続か断続か、加速要件、および摩耗を増加させる可能性のある頻繁な逆転。
求められる測位品質
許容可能なバックラッシュ、期待される再現性、ソフトウェアで補正するかどうかを列挙します。
ナットの材質と潤滑方法
金属ナット、人工ポリマー、ブロンズ、またはカスタムペアリングのどれを好むか、および潤滑方法 (グリース/オイル/ドライ) を計画しているかを指定します。
環境
ほこり、切り粉、洗浄、温度範囲、腐食のリスク、および表面処理の必要性。
取り付けと位置合わせの制約
利用可能なスペース、端部の加工要件、サポートベアリングの配置、および許容振れを共有します。

プロのヒント:シングルスタートからマルチスタートに切り替える場合は、システムが安全性を確保するためにセルフロックに依存しているかどうかを確認してください。多くの「謎の失敗」は、実際には「行動が変わってしまった」失敗です。

早見表

オプション	最適な用途	代表的な強み	注意してください
片条台形ネジ	保持荷重、単純なアクチュエータ、定常運動	多くの場合、固有の保持力が向上し、シンプルなデザイン	RPMあたりの速度が低く、特定の条件下では「ベタつき」を感じる場合があります
多条台形ネジ	頑丈なハードウェアによる高速移動	リードが高く、速度の可能性が向上し、粉塵の多い環境でも実用的	バックドライブが容易になる可能性があります。保持と安全戦略を検証する
ボールねじ	高効率、高精度位置決め	低摩擦、高精度の可能性、微細な動きでもスムーズ	汚染に対してより敏感です。コストが高くなり、メンテナンスが必要になる可能性があります

耐用年数を延ばすための統合のヒント

適切に選択されたネジであっても、組み込みがずさんであれば、パフォーマンスが低下する可能性があります。これらの慣行は、次のような元を取る傾向があります。

アライメントのずれを早期に制御
適切なサポートと位置合わせ方法を使用して、ナットにかかる側面荷重を軽減します。これは、摩耗を促進する最も早い方法の 1 つです。
適切なナットの組み合わせを選択してください
ブロンズまたは人工ポリマーは、騒音、摩擦挙動、メンテナンスの必要性を変える可能性があります。材料を環境と負荷サイクルに合わせてください。
設計機能のように潤滑を管理
グリースとオイルのどちらを使用するか、グリースを補充する方法、および潤滑剤が研磨ペーストに変化する汚染をどのように防ぐかを決定します。
反発の増大を計画する
アプリケーションで一貫した位置決めが必要な場合は、バックラッシュ防止ナットのオプション、定期的な調整計画、またはソフトウェア補償を検討してください。
長いネジの危険速度を確認する
長くて細いネジは、RPM が高くなると激しく回転する可能性があります。速度を上げる場合は、振動を制御できるようにサポートの間隔と動作範囲を検証してください。

一般的なアプリケーション

A 多条台形ネジ多くの場合、速度と耐久性を共存させる必要があるアプリケーションに適しています。

産業オートメーションおよび設備用リニアアクチュエータ
高速移動を繰り返す梱包および取り扱い機器
調整可能なプラットフォーム、ゲート、保護カバー
スムーズな動作が重要であるが、環境によっては信頼性の高い機構が求められる医療機器および研究機器
木工、軽工業、粉塵や切り粉にさらされる機器

メーカーがあなたの成果をどのようにサポートするか

紙の上でのスピードは簡単です。数か月のサイクル後もスムーズな速度を維持することが本当の目標です。そのため、多くの購入者は、部品番号を提供するだけでなく、ねじの形状の選択、材料の組み合わせ、最終加工の詳細をサポートできるメーカーを選択します。

蘇州Maituねじ棒製造有限公司 一般的に次の用途に指定される多条台形ネジのソリューションを生成します。堅牢な機械的インターフェイスを維持しながら、1 回転あたりの移動量を増やす必要があるお客様に最適です。実際には、これはネジの始点、リード、ナットの組み合わせを機械の実際の動作、つまり負荷プロファイル、環境やサービスへの期待。

シングルスタート設計から移行する場合、優れたサプライヤーは、保持動作の健全性チェック、ドライブのサイジング、統合の詳細を確認することで、「スピードを獲得」した後に信頼性を失うことがなくなります。

よくある質問

Q: 多条台形ねじは常に一条ねじよりも速く動くのですか?
答え:リードが大きいほど、1 回転あたりの直線移動量が増えることを意味するため、これは可能です。ただし、実際の速度はモーターの RPM 制限、負荷、システムのダイナミクスによって異なります。主な利点は、最大 RPM を追求するだけではなく、より低い RPM で速度目標を達成できることです。

Q: 多始動にするとバックラッシが大きくなりますか?
答え:バックラッシュは主にナットのフィット感、摩耗、バックラッシュ防止機能が使用されているかどうかに影響されます。マルチスタート設計は自動的には実行されません。バックラッシュが大きくなることを意味しますが、潤滑とアライメントを無視すると、デューティサイクルと速度が高くなると摩耗が加速する可能性があります。

Q：多条台形ネジはセルフロックしますか？
答え:必ずしもそうとは限りません。リードが増えるとバックドライブが起こりやすくなります。力を加えずに保持することが重要な場合は、これを設計要件として扱います（ブレーキ、異なるリード、または安全機構）仮定ではなく。

Q: 開始回数はどのように選択すればよいですか?
答え:必要なリードとモーター RPM の快適ゾーンから始めてください。次に、トルク、保持動作、および重要な速度制限を検証します。一般的にスタート回数が増えると、特定のピッチのリードが広がりますが、システムの安全性と安定性をチェックする必要があります。

Q: ねじの形状と潤滑のどちらが耐用年数にとってより重要ですか?
答え:どちらも重要ですが、多くの場合、潤滑と調整によって、優れた設計が長寿命の設計になるかどうかが決まります。どんなに優れたネジでも、乾燥したり、位置がずれたり、汚れたりすると、すぐに摩耗してしまいます。

Q: ボールねじを選択する必要があるのはどのような場合ですか?
答え:アプリケーションが非常に高い効率、精密な位置決め、より高い精度レベルでの最小限のバックラッシュを要求する場合、環境とメンテナンス計画がボールねじをサポートしている場合には、ボールねじの方が適している場合があります。

次のステップ

現在のアクチュエータが遅すぎる、騒音が大きすぎる、または必要以上に早く摩耗する場合は、多条台形ネジ最も単純かもしれませんマシンをメンテナンスプロジェクトに回すことなく、より高速な移動を実現する方法です。負荷、ストローク、目標速度、デューティサイクル、環境の詳細を共有していただくと、最適な仕様を絞り込むお手伝いができます。

信頼性に賭けることなくパフォーマンスをアップグレードする準備はできていますか? お問い合わせアプリケーションについて話し合い、適切なネジとナットのソリューションを入手します次回の構築や改修に備えて。
