スムーズで確実な直線運動を実現するにはどの台形ねじナットを選べばよいでしょうか？

抽象的な

A 台形ねじナット見た目はシンプルですが、マシンがチャタリングを始めたり、位置がずれたり、予想よりもはるかに早く摩耗したりするまでは。 再現性を損なうバックラッシュ、負荷時の鳴き声や異音、ねばねばした動作、頻繁な再潤滑、塵やゴミによるねじ山の損傷などに対処したことがある場合は、 多くの場合、根本的な原因はネジだけではなく、ナットの選択 (材質、フィット感、形状、取り付け方法) にあります。

このガイドでは、実際の意思決定ポイント (負荷、速度、精度、環境、取り付けスタイル、メンテナンスの期待) を分類して、選択できるようにします。 アプリケーションが必要とする方法を実行するナット。また、実用的な比較表、早期故障を防ぐための取り付けのヒント、 簡潔な FAQ は、すぐに購入できる明確な仕様を作成するのに役立ちます。

概要

• 一般的な障害モードとそれによって生じる問題点
• 他の動作オプションと比較した台形ナットの動作
• 注文前に使用できる選択チェックリスト
• 材質と設計のオプション（バックラッシ防止とオイルフリーの選択を含む）
• ナットの形状因子と取り付け上の制約
• 耐用年数を延ばす設置とメンテナンスの習慣
• 「十分に近い」標準部品よりもカスタムナットの方が合理的である場合
• よくある質問と簡単な仕様テンプレート

目次

1. 実際の機械では台形ナットがよく失敗する箇所
2. 台形ネジナットがモーションシステムで実際に行うこと
3. 実用的な選択チェックリスト
4. 素材とデザインのオプションを比較
5. ナットの形状と取付方法
6. バックラッシ、精度、再現性
7. 早期摩耗を防ぐ取り付けのヒント
8. メンテナンスと寿命を延ばす習慣
9. 標準のナットが機能せず、カスタマイズが効果を発揮する場合
10. よくある質問

実際の機械では台形ナットがよく失敗する箇所

ほとんどの購入者は、何かを求めて買い物を始めるわけではありません。台形ねじナット彼らは退屈しているからです。彼らは何かが痛いから始まります。 スクラップ率が上昇し、メンテナンス時間が爆発的に増加したり、動作が「違和感」を感じたりします。最も一般的な問題点とその背後にあるものは次のとおりです。

• 位置決めを損なうバックラッシュ:ナットとネジのクリアランスが精度のニーズに対して大きすぎるか、設計に予圧がありません。 これは、方向を反転するときの躊躇、一貫性のないホーミング、または繰り返しサイクルでのドリフトとして現れます。
• 騒音、振動、「びびり」：多くの場合、位置ずれ、横荷重、取り付け剛性の低さ、または材料の組み合わせが原因で発生します。 摩擦を増幅させます。ネジが原因とされることもありますが、ナットの取り付けと取り付けが真の原因であることがよくあります。
• 急速な摩耗またはスレッドの損傷:研磨粉塵、不十分な潤滑、負荷に適さない材質、または熱を発生するデューティ サイクル。 ナットが消しゴムのように摩耗している場合は、ベアリングまたはガイドの役割を果たしている可能性があります (実際にはそうすべきではありません)。
• 固着または不均一な動き:汚染、かじり（金属同士の問題）、荷重による変形、または熱膨張の影響。 「加工が悪い」と感じるのは、単にナットの材質と使用環境が一致していない可能性があります。
• メンテナンスが多すぎる:アプリケーションが頻繁な再潤滑に耐えられない場合は、オイルフリー/自己潤滑設計が必要になります。 摩擦を軽減し、破片の付着を減らす人工ポリマー。

重要なポイント: ナットの選択は、「ネジ山に適合するナットを見つける」というよりも、パフォーマンス動作をシステムの動作に合わせることが重要です。 現実 - 荷重経路、ガイド、取り付け、熱、汚染。

台形ネジナットがモーションシステムで実際に行うこと

A 台形ねじナットネジの回転を直線移動に（またはその逆に）変換する作動インターフェースです。 実際には、それは摩擦界面や摩耗コンポーネントにもなり、設計が適切にサポートされていない場合には、側面荷重の「犠牲者」にもなります。

台形ねじシステムは、堅牢でコスト効率が高く、多くの産業条件に耐えられるため、広く使用されています。 再循環ボールねじアセンブリと比較して、台形システムは通常、より高い固有摩擦を提供します（これは、 一部の垂直荷重ではセルフロック動作しますが、高速では機械効率が低下します。それは「良い」「悪い」ではなく、設計上のトレードオフです。

機械に適度な速度、確実な耐荷重、簡単な保守性が必要な場合、多くの場合、台形ナット ソリューションが優れたソリューションとなります。 エンジニアリングの選択、特に適切な材料を選択する場合は、必要に応じてバックラッシュ戦略を組み込み、正しく取り付けてください。

実用的な選択チェックリスト

見積もりを依頼したり注文したりする前に、このチェックリストを使用してください。最も一般的な（そして高価な）不一致、つまり「適合する」ナットを購入することを防ぎます。 しかしパフォーマンスが悪い。

• 負荷タイプ:軸方向のみですか? それともシステムが誤って横荷重を加えたのでしょうか? (横荷重はガイド/ベアリングで受け止めてください。)
• デューティサイクルと速度:時折の調整、連続的なサイクリング、または熱を蓄積する高速走行でしょうか?
• 精度のニーズ:標準クリアランスは許容可能ですか? それとも一貫した反転動作のためにバックラッシュ防止ソリューションが必要ですか?
• 環境：ほこり、切りくず、湿気、洗浄、クリーンルームのような衛生要件、化学薬品、または温度の変動?
• 潤滑方針:定期的にグリースを塗布できますか? それとも低メンテナンス/オイルフリーのアプローチが必要ですか?
• 取り付け上の制約:フランジマウント、ブロックマウント、コンパクトなエンベロープ、または回転に強い幅広のボディ?
• 音と感触：「静かでスムーズな」モーション エクスペリエンス (多くの場合、ポリマーまたは最適化された複合材料の選択) が必要ですか?
• サービス戦略:ナットを交換可能な摩耗部品 (共通) にするか、それとも高級素材を使用した長寿命の部品にするか?

これらの項目に明確に答えることができれば、サプライヤーは、はるかに少ない反復回数で適切なねじの適合、ナットの形状、および材料の組み合わせを推奨できます。

素材とデザインのオプションを比較

ナットの材質が異なれば、摩擦、熱、汚染下での挙動も異なります。最適な選択は実際の動作条件によって異なります。 「強いほど良い」だけではありません。以下の表を迅速な意思決定マップとして使用してください。

実用的なヒント: 環境が汚れている場合、「グリースを増やす」と研磨粒子が捕捉され、状況が悪化することがあります。 このような場合、自己潤滑設計またはポリマーベースのオプションは、より長い耐用年数とより安定した動作を実現するための賢明な方法となります。

ナットの形状と取付方法

たとえ完璧な材料を使用していても、形状が間違っていると、取り付け中に頭痛を引き起こしたり、回転、緩み、または剛性の低下につながる可能性があります。 一般的なナットの形状要素には理由があり、それぞれが取り付けの問題を解決します。

• ストレート（円筒）タイプ：ハウジングが位置合わせ機能と回転防止機能をすでにサポートしている場合は、簡単に統合できます。
• フランジタイプ:軸方向の位置決めとボルト締めが簡単。迅速な交換と一貫した組み立てが必要な場合に役立ちます。
• ブロックタイプ:安定した取り付け、容易な回転防止制御、カスタムマシンフレームに優しい。
• ワイドタイプ：特定のハウジングの追加の接触面積と剛性。不要なねじれを軽減するのに役立ちます。
• コンパクトエコノミータイプ：エンベロープが重要であり、負荷が中程度である場合の省スペース構築。

ナットが自由に回転すると、軸は正しく移動しません。ネジの位置を揃えながら、ナットの回転を防止する取り付け設計を常に確認してください。 リニアガイドを使って。

バックラッシ、精度、再現性

バックラッシュとは、方向を反転するときに感じる「ロストモーション」です。ドライブは回転しますが、ステージはすぐには動きません。 多くのシステムでは、バックラッシュは許容されます。その他、ピックアンドプレイス、計測、計量装置、マイクロポジショニングなどの分野では、これは契約を破る問題です。

新たな問題を引き起こすことなくバックラッシュを管理する実用的な方法を次に示します。

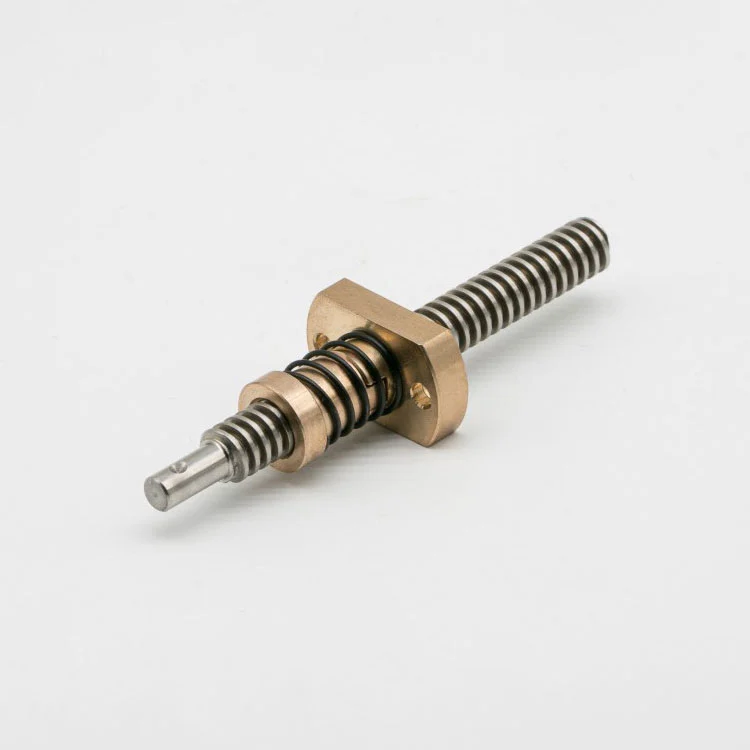

• バックラッシュ防止ナット設計を使用します。分割/プリロード配置により、動きをスムーズに保ちながら遊びを減らすことができます。 多くの場合、これは高精度システムにとって最もクリーンなオプションです。
• ナットをネジに合わせます。ねじ山プロファイル、ピッチ/リード、およびはめあいクラスは一貫している必要があります。 「ほぼ互換性あり」はノイズが発生し、摩耗が早くなります。
• アライメントと側面荷重を制御します。バックラッシュは、実際には位置ずれによるバインディングによって引き起こされる問題の原因とされています。
• トルクマージンを確認します。バックラッシュを減らすと通常、摩擦がわずかに増加します。モーター/ドライブが過熱することなく処理できることを確認してください。

再現性が目標の場合、システムの良さはその最も弱い部分、つまりナットのフィット感、ネジの真直度、ガイド レールの品質、 ベアリングサポートとアセンブリのアライメントはすべて相互作用します。ナットを独立した商品ではなく、システム コンポーネントとして扱います。

早期摩耗を防ぐ取り付けのヒント

早期の失敗の多くは「あらかじめ組み込まれている」のです。高品質の台形ねじナット無理にやるとすぐに消耗してしまう 位置ずれや横荷重に対処します。こうした習慣は退屈ですが、何か月も節約できます。

• ガイドに側面荷重を処理させます。リニアレール/ブッシュを使用して、ねじとナットのペアが主にアキシアル荷重を受けるようにします。
• ネジのサポートをしっかりと保つ:適切なエンドベアリングは、特に長いストロークでのホイップと振動を軽減します。
• 締める前に位置を合わせてください:軽く組み立て、低速で全ストローク移動し、徐々に締め具にトルクを与えます。
• 破片から保護する:ベローズ、カバー、ワイパーは、粉塵の多い環境や切りくずが発生する環境での摩耗を大幅に軽減します。
• 回転防止機能を締めすぎないでください。ナットハウジングを不均一にクランプすると、ナットハウジングが変形し、固着が生じる可能性があります。

走行中にタイトな箇所を感じた場合は、「力任せ」にせずに、停止してアライメントを診断してください。パワースルーするとスレッドが損傷します。 モーターが過熱し、ナットが軸の他の場所で問題が発生した場合の犠牲部品になります。

メンテナンスと寿命を延ばす習慣

台形システムは、摩擦を後付けではなく管理変数のように扱うと、長持ちします。

• 現実的な潤滑ルーチンを設定します。温度と汚れに基づいて潤滑剤の種類を選択し、間隔を一定に保ちます。
• 再潤滑する前に清掃してください。グリットにグリースを加えると研削ペーストが作成されます。
• 初期症状を検査します。トルクの上昇、騒音の増加、目に見える塵の蓄積は早期の警告です。
• サイクル数を追跡します:ナットが設計上の摩耗コンポーネントである場合は、計画的に交換することで予期せぬダウンタイムを回避できます。
• 必要に応じて、オイルフリー/自己潤滑オプションを使用してください。特にアクセスが制限されている場合、または清潔さが重要な場合。

単純なメンテナンス ログ (日付、環境に関する記録、トルク/騒音の観察) からは、故障した部品以上のことがわかります。

標準のナットが機能せず、カスタマイズが効果を発揮する場合

標準のカタログ部品は、取り付けスペースが奇数であったり、環境が厳しい場合や、精度要件が厳しい場合を除き、優れています。 通常、次のいずれかに該当する場合、カスタマイズが正当化されます。

• 既存のハウジング (ブロック、フランジ、ワイドボディ、コンパクトエンベロープ) に適合する特定のナット形状が必要です。
• 精度と滑らかさのバランスを考えており、カスタマイズされたバックラッシュ防止アプローチが必要です。
• 環境上の制約があります (衛生、低い汚染耐性、限られた潤滑アクセス)。
• 特定のポリマーの性能プロファイル (低摩擦、低ノイズ、安定性、またはより長い保守間隔) が必要です。
• 対象のネジと確実にネジがかみ合う必要があり、推測ではなく制御されたマッチングが必要です。

蘇州Maituねじ棒製造有限公司台形ナットを実際のアプリケーションの要求 (複数のナット タイプを含む) に適合させることに重点を置いています。 エンジニアリングポリマーのオプション、オイルフリーのソリューション、バックラッシュ防止構成などにより、ナットがネジ、ハウジング、環境に合わせて機能します。 彼らと戦う代わりに。

購入仕様書を準備している場合、選択を迅速化するためにサプライヤーに送信できるシンプルな構造を次に示します。

• スレッド指定:台形サイズ + リード/ピッチ + 利き手 (右/左) + 特別なプロファイルメモ
• ナットのスタイル:ストレート / フランジ / ブロック / ワイド / コンパクト + キー寸法 + 回り止め方式
• 材料：真鍮/青銅/スチール/ポリマータイプ + 環境に関する注意事項 (粉塵、洗浄、温度)
• パフォーマンス目標:バックラッシュの予想、騒音の好み、潤滑方針、デューティサイクル

よくある質問

質問:ネジを交換せずに摩耗したナットを交換できますか?
答え:多くの場合、その通りですが、ネジの磨耗によって異なります。ねじ山が目に見えて摩耗している場合、または軸トルクが大幅に増加している場合は、 新しいナットでは性能が回復しない可能性があります。重要な位置付けについては、両方のコンポーネントを一緒に評価します。

質問:オイルフリーナットは本当にメンテナンスフリーなのでしょうか？
答え:オイルフリー設計により潤滑要件が軽減され、グリースが使用できない場所でも役立ちますが、それでも検査は必要です。 アライメント、汚れ、サイドローディングは、潤滑方法に関係なく寿命を縮める可能性があります。

質問:静かな動作に最適な材質はどれですか?
答え:多くのポリマー オプション (ナイロンまたはアセタール ベースの材料など) は、ノイズを低減し、よりスムーズな感触を提供します。 より厳しい条件では、より高性能のポリマーがより優れた安定性とより長い寿命を提供する可能性があります。

質問:精度を高めるためにバックラッシュ防止ナットは常に必要ですか?
答え:いつもではありません。アプリケーションの方向がめったに逆転しない場合、または制御システムがバックラッシュを補正する場合は、標準クリアランスで問題ない可能性があります。 反転の再現性が重要な場合は、通常、バックラッシュ防止設計が最も直接的な解決策となります。

質問:負荷が「仕様内」であるにもかかわらず、ナットが早く摩耗するのはなぜですか?
答え:最も一般的な原因は、位置ずれ、横荷重 (ガイドが機能していない)、汚れ、デューティ サイクルによる熱の蓄積です。 多くの場合、軸の設計や取り付けを修正すると、「より強力な」ナットに切り替えるよりも寿命が延びます。

質問:適切な推奨事項を迅速に得るにはどのような情報を送信すればよいですか?
答え:ねじサイズ/リード、ストローク長、負荷の方向と大きさ、速度/デューティサイクル、環境(塵埃/水/薬品)、 取付形式、バックラッシ抑制の要否など。組立スペースの写真も役に立ちます。

結論

右台形ねじナット単なるねじ部品ではなく、騒音、精度、耐用年数に影響を与える性能上の決定です。 そしてメンテナンスの負荷。材料、ナットの形状、バックラッシュ戦略、および取り付け方法を実際の動作条件に一致させると、 台形システムは非常に信頼性が高く、コスト効率が高くなります。

標準オプションの選択、またはハウジング、負荷、環境に合わせたナットの調整についてサポートが必要な場合は、以下にお問い合わせください。蘇州Maituねじ棒製造有限公司基本的なパラメータとアプリケーションノートを使用して、お問い合わせ軸の問題を安定した再現可能なモーション ソリューションに変えます。
