サポートユニットの固定側と支持側

Maitu のサポートユニットの固定側と支持側は精密に設計されており、主に固定側と支持側の 2 つの異なるタイプがあり、それぞれシステム内の特定の機械的機能を満たすように設計されています。サポートユニットの構成は、親ねじアセンブリの基本的な側面であり、動作の安定性を確保し、正確な直線運動を達成するために重要です。

お問い合わせを送信

製品説明

Maitu 工場のサポートユニットの固定側と支持側の特徴は、軸方向と半径方向の両方の動きを制限できることです。通常、アンギュラコンタクトベアリングの適合ペア、またはスラストベアリングと組み合わせた深溝玉軸受が組み込まれており、ねじからのラジアル荷重とスラスト荷重の両方をしっかりと吸収します。この構成は、堅固な軸方向の固定を提供するように設計されており、高精度の位置決めと大きな双方向推力の伝達を必要とする用途には不可欠なコンポーネントとなっています。

逆に、サポートユニットの固定側と支持側は、半径方向のサポートを提供しながら軸方向のフロートを可能にする能力によって特徴付けられます。通常、単一の深溝玉軸受またはラジアルブッシュが使用されており、熱変化によりねじ軸が軸方向に自由に伸縮します。この特別な設計は、長いネジアセンブリの熱伸びを補償し、危険な内部応力、結合、潜在的なシステム障害を防ぐために重要です。

ただし、固定側とサポート側の選択は、単なる選択ではなく、体系的な設計上の決定です。構成が正しくないと、精度の低下、過度の騒音、ベアリングの早期故障が発生する可能性があります。したがって、これらのユニットの適切なペアリングと正確な位置合わせは、動作システム全体の完全性にとってネジ自体と同じくらい重要です。

当社は、ネジとサポートユニットを統合したソリューションの提供に興味を持っています。当社のサポートユニットの固定側と支持側は、台形ネジと ACME ネジの仕様に適合するように設計されています。

生産パラメータ

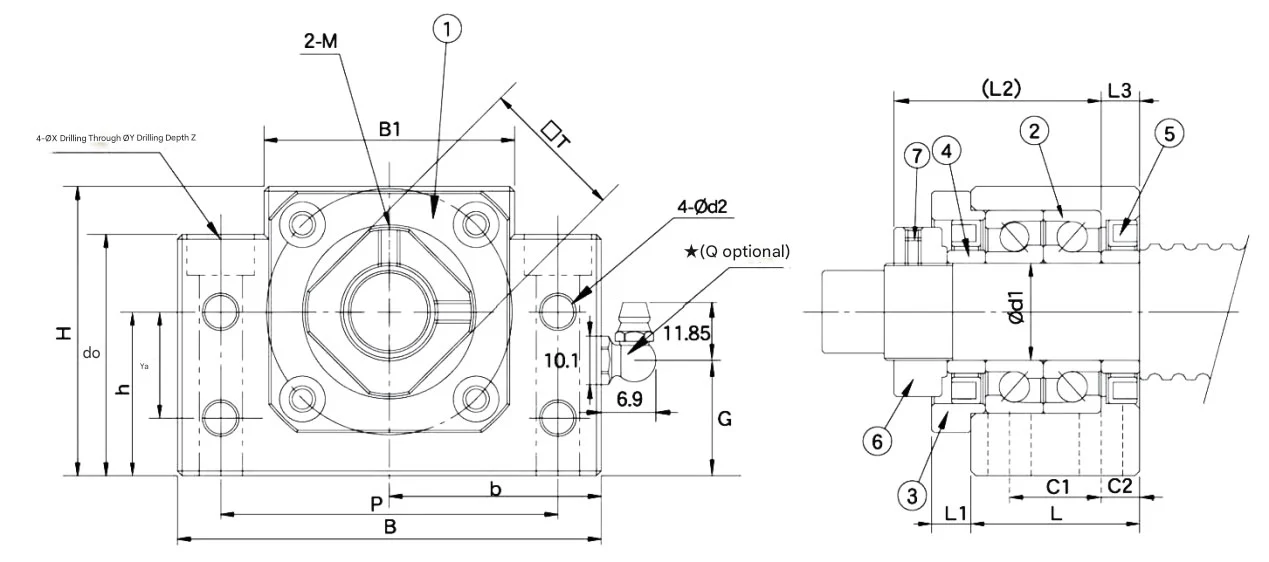

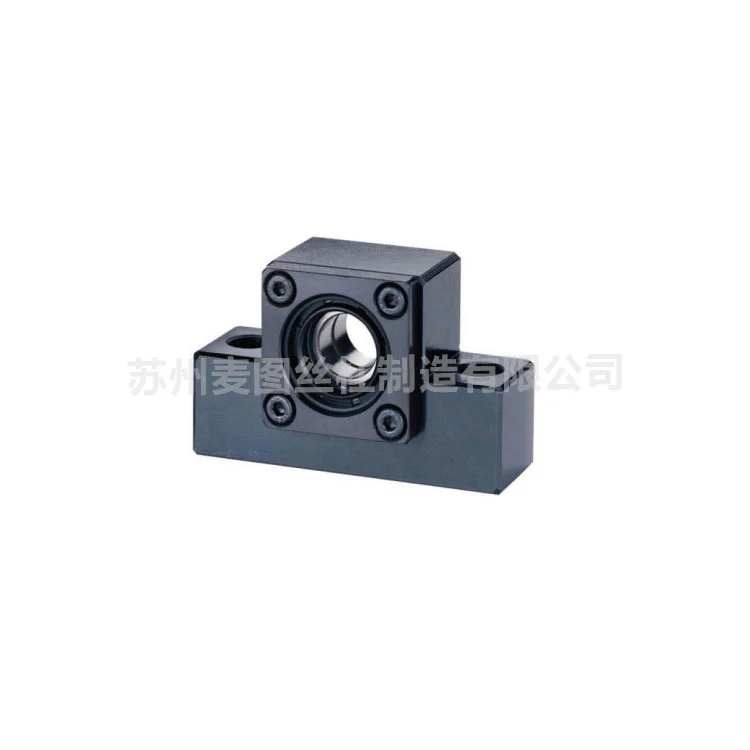

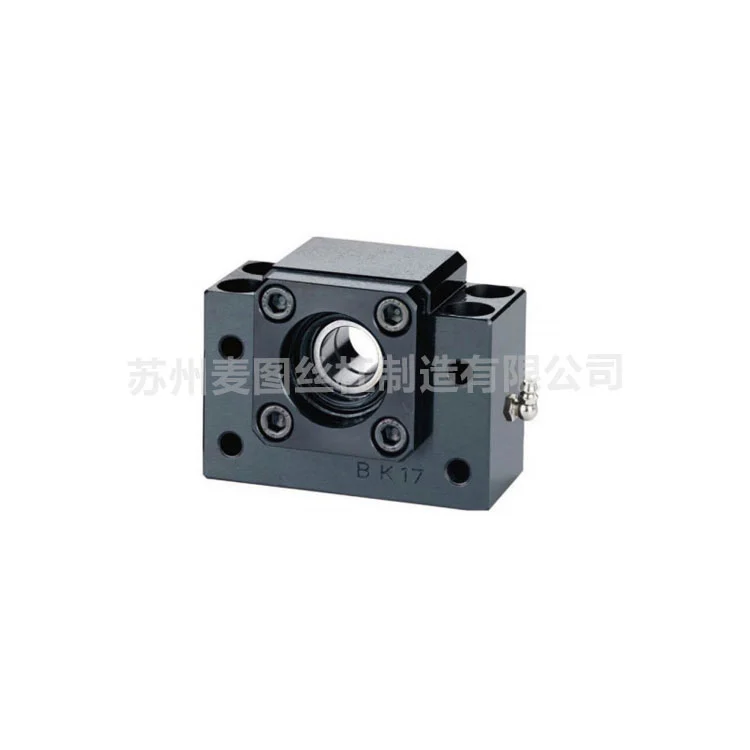

サポートユニット固定側 MBKシリーズ

モデル	直径	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

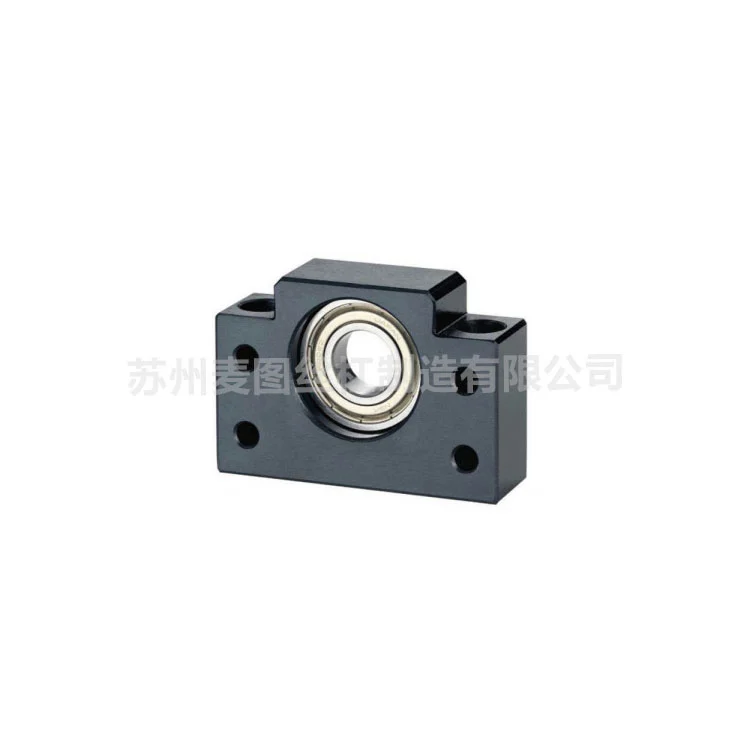

サポートユニットサポート側 MBFシリーズ

モデル	直径	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

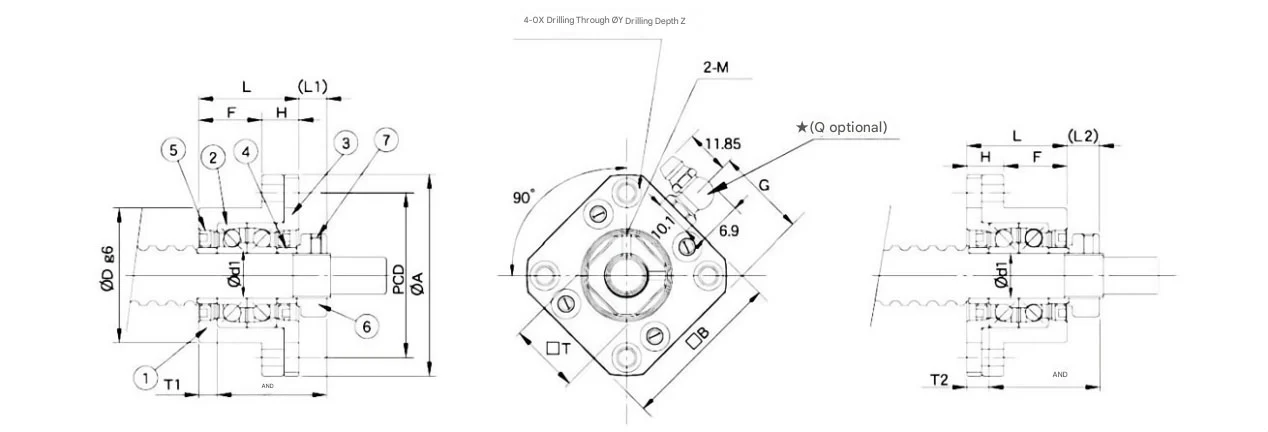

サポートユニット固定側 MFKシリーズ

モデル	直径	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

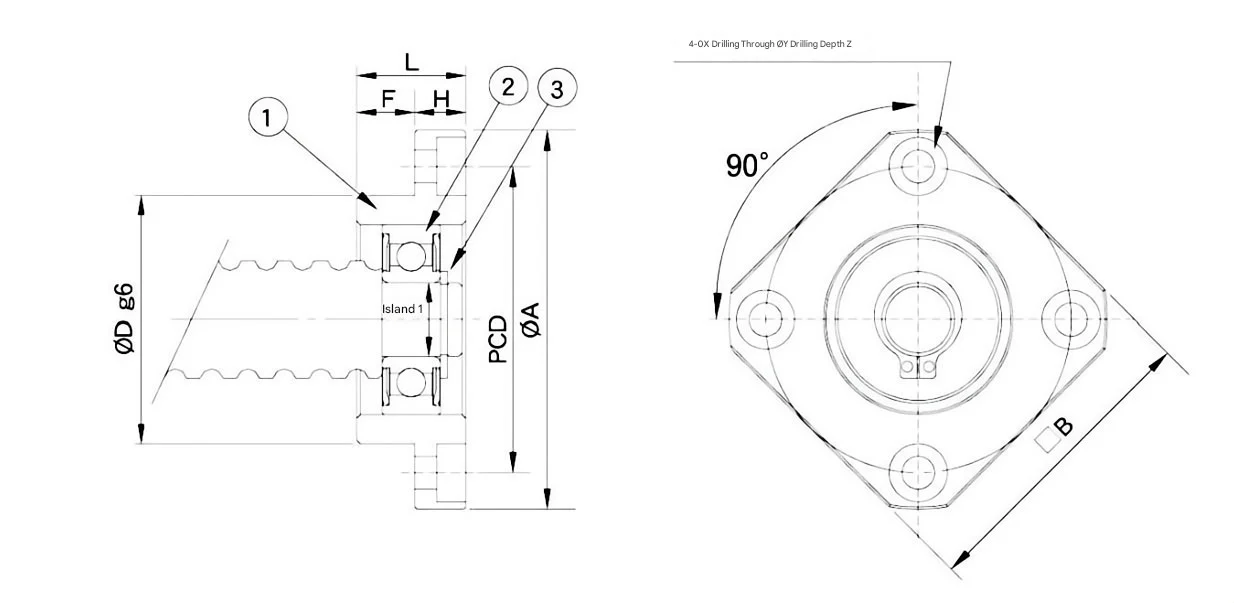

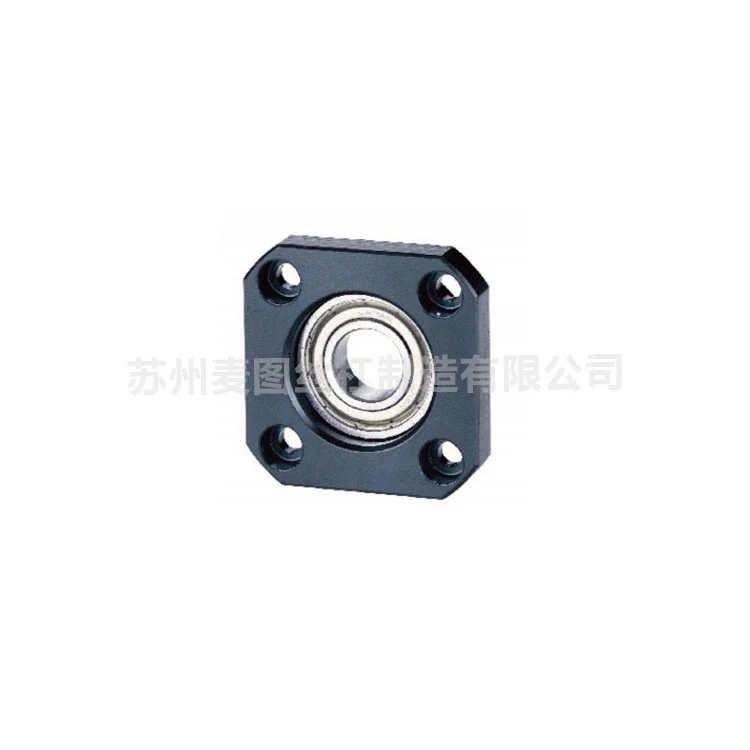

サポートユニットサポート側 MEFシリーズ

モデル	直径	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Maitu 製品を選ぶ理由

体系的なモーションの整合性

私たちは部品を販売するだけではありません。私たちは統合されたモーションソリューションを提供します。当社の固定およびサポートされたユニットは、台形および ACME ネジの仕様に完全に一致するように設計されており、位置合わせエラーを排除し、トランスミッションシステム全体の構造的完全性を確保します。

高度な熱補償設計

当社の「サポートサイド」ユニットは、軸方向のフロートを可能にするように特別に設計されています。当社の設計は、温度変化下でスクリューシャフトが自由に膨張または収縮できるようにすることで、長いスクリューアセンブリにおけるシステムの早期故障の主な原因である内部応力や結合を防止します。

高剛性双方向荷重

精密な位置決めを実現するために、当社の「固定側」ユニットには高品位のアンギュラコンタクトベアリングが組み込まれています。この構成は優れた軸方向および半径方向の拘束を提供し、大きな双方向の推力を吸収して、産業用の重負荷下でもピンポイントの精度を維持します。

12年以上の製造専門知識

Maitu は、上海 Yingqi に由来する伝統と、蘇州での 10 年間の独立した製造業により、この分野での深い経験をもたらします。当社の ISO 9001 認定施設では、自社開発の ERP システムを使用して生産のあらゆる段階を監視し、すべてのサポートユニットが厳格な工業用許容差を満たしていることを確認します。

実証済みのパフォーマンスとカスタマイズ

世界中の顧客に 80,000 台以上を納入しており、確かな実績を誇っています。標準的な炭素鋼が必要な場合でも、ステンレス鋼や青銅などの特殊な材料が必要な場合でも、当社の 10 人のエンジニアチームは、お客様の特定の環境および機械要件に合わせてサポートユニットをカスタマイズできます。

よくある質問

サポートユニットの固定側と支持側を正しく選択するにはどうすればよいですか?

標準的な高精度セットアップには、1 つの固定側 (ネジを軸方向にロックし、スラスト荷重に対処するため) と 1 つの支持側 (熱膨張を許容しながら半径方向のサポートを提供するため) が必要です。当社のエンジニアリングチームは、負荷の方向と速度の要件に基づいて、特定のベアリング構成 (アンギュラコンタクトと深溝など) を決定するお手伝いをします。
