ロボット用高速大リード転造ボールねじ C7 が迅速かつ信頼性の高い自動化に最適な理由

記事の概要:のC7 ロボット用高速大リード転造ボールねじは、産業用ロボット システムに効率的で安定した、コストを意識したリニア トランスミッションを提供するように設計されています。製造元マイトゥこのラージリード転造ボールねじは、C7 精度、高い伝達効率、最適化された転造技術、および柔軟なカスタマイズを組み合わせて、ロボットハンドリング、パレタイジング、組み立て、仕分け、自動位置決めなどの要求の厳しいアプリケーションをサポートします。

目次

1. ロボット用高速大リード転造ボールねじC7とは？
2. ロボットの動作にとって大きなリードが重要なのはなぜですか?
3. C7 ボールねじの主な特長は何ですか?
4. 主な製品パラメータは何ですか?
5. ロボットのパフォーマンスをどのように向上させることができるのでしょうか?
6. このボールねじはどこに使用できますか?
7. 適切なボールねじはどのように選択すればよいですか?
8. ボールねじの寿命を延ばすにはどうすればよいですか?
9. 中国のボールねじサプライヤーとして Maitu を選ぶ理由?
10. よくある質問
11. 結論

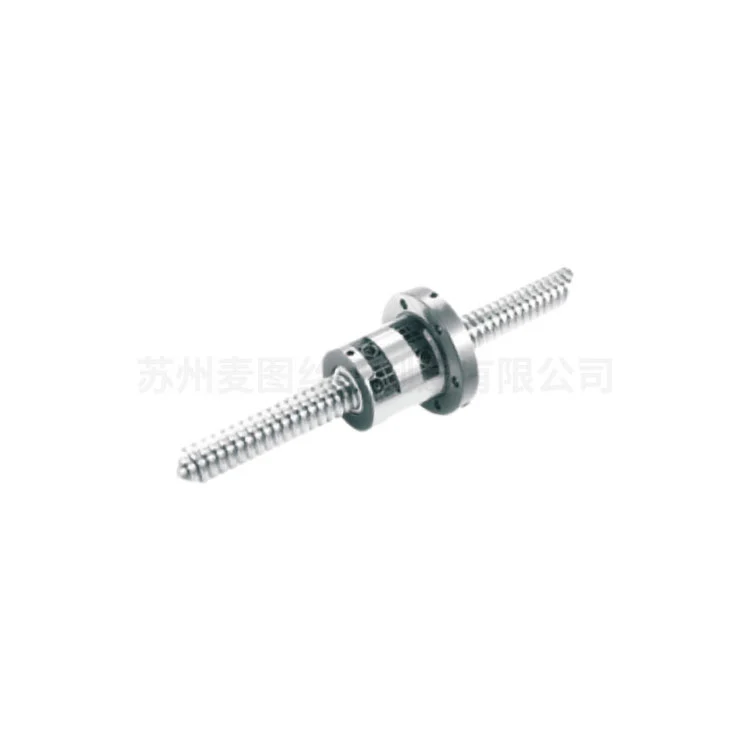

ロボット用高速大リード転造ボールねじC7とは？

A C7 ロボット用高速大リード転造ボールねじ回転モーターの動きを制御された直線運動に変換する機械伝達コンポーネントです。ねじ軸とナットの間に循環ボールを使用することで滑り摩擦を低減し、伝達効率を向上させます。この構造により、ボールねじは、繰り返し正確で比較的高速な直線運動を実行する自動化機器に特に適しています。

ロボット システムの場合、C7 構成は、位置決めパフォーマンス、速度、製造効率、および全体的な機器コストの間の実用的なバランスを提供します。 C7 ボールねじは、コストを気にせず最高の精度を追求するのではなく、超微細な位置決めよりも信頼性の高い動作と再現性が重要な一般産業オートメーションに適しています。

ラージリード構成は、ロボットが短期間に比較的長距離を移動する必要がある場合に特に役立ちます。リードが大きいほど、ネジが回転するたびにナットがより遠くまで移動できるため、トランスミッション システムは、モーターを不必要に高い回転速度で動作させることなく、より高い直線運動を実現できます。

ロボットの動作にとって大きなリードが重要なのはなぜですか?

リードとは、ボールねじナットがねじが完全に 1 回転する間に移動する直線距離です。したがって、鉛はモーター速度と線速度の関係に直接影響します。

たとえば、2 つのボールねじが同じ回転速度で動作するが、1 つのボールねじのリードが大きい場合、リードの大きいねじの方が 1 回転あたりの直線変位が大きくなります。この特性は、急速な前後運動を頻繁に実行するロボットにとって有益です。

リードが大きい設計には、いくつかの実際的な利点があります。

• より高速な直線移動:モーターが回転するたびに、より多くの距離を走行できるようになります。
• 回転要求の低減:モーターは、より低い RPM で必要な線形速度を達成できます。
• サイクルタイムの短縮:動作が速いと、反復的な自動化の生産性が向上します。
• 効率的なロングストローク動作:大きなリードは、大きな直線変位を必要とする機構に適しています。
• システム効率の向上:モーターの無駄な回転を減らすことで、伝達システム全体の最適化に貢献します。

ただし、より大きなリードを選択することが自動的に優れているわけではありません。エンジニアは、負荷容量、加速度、モータートルク、位置決め精度、ストローク長、ネジ径、臨界速度、設置条件も考慮する必要があります。ロボットの機構全体に応じて、常に正しい構成を選択する必要があります。

C7 ボールねじの主な特長は何ですか?

一般産業オートメーション向け C7 Precision

C7 精度は、超高精度のトランスミッション コンポーネントに伴う高コストを必要とせず、信頼性の高い位置決めを必要とするロボット アプリケーションにとって実用的なオプションです。特に、ハンドリング、搬送、仕分け、パレタイジング、その他の一般的な自動化プロセスに適しています。

大リードトランスミッション

大きなリードの設計は、高速直線運動用に最適化されています。 Maitu は、迅速な位置決めと高い移動効率が重要な設計目標であるアプリケーション向けに、大きなリード構成を提供できます。

冷間圧延製造技術

転造ボールねじは、制御された転造プロセスを通じてねじ山の輪郭を形成することによって製造されます。精密研削と比較して、転造は C7 レベルの性能で十分な用途に効率的な製造ルートを提供できます。このため、転造ボールねじは、パフォーマンスと調達コストのバランスをとる必要がある自動化プロジェクトにとって魅力的です。

効率的なボール再循環

ボール、ねじ軌道、ナットが転がり接触するため、従来のすべりねじ機構に比べて摩擦が低減されます。ボールの適切な循環は、スムーズな動き、効率的なパワー伝達、安定した動作に貢献します。

柔軟なカスタマイズ

ロボットの構造が異なれば、必要なシャフト径、リード値、有効長、ナット構成、端部加工、予圧条件も異なります。 Maitu は、機器の設計と用途の要件に応じてカスタマイズされたボールねじソリューションをサポートします。

高周波動作に最適

産業用ロボットは、連続生産中に何千もの繰り返し動作を実行できます。適切に選択された転造ボールねじは、頻繁な往復動作に必要な機械的安定性を提供すると同時に、メーカーがオートメーションコンポーネントのコストを管理するのに役立ちます。

主な製品パラメータは何ですか?

次の表に、ロボットおよびオートメーションのアプリケーションで使用される C7 ラージリード転造ボールねじの代表的な構成情報を示します。正確な仕様は、要求される設計および使用条件に応じて確認する必要があります。

ボールねじを注文する際、購入者は必要なストローク、荷重、線速度、加速度、モーター速度、設置寸法、作業環境、および予想される使用条件を提供する必要があります。これらのパラメータにより、サプライヤーは単に直径やリードに基づいてネジを選択するのではなく、技術的に適切な構成を推奨できます。

ロボットのパフォーマンスをどのように向上させることができるのでしょうか?

ロボットの全体的な生産性は、その動作システムの効率に大きく影響されます。適切に選択されたラージリードボールねじは、経済的な機械設計を維持しながら、より高速でより安定した直線運動に貢献します。

• より高い移動効率:リード値が大きいと、1 回転あたりの直線変位が大きくなります。
• より高速な位置決め:高速直線移動により、ロボット操作間の不必要な待機を削減できます。
• 安定した繰り返し動作:ボールの再循環により、繰り返しサイクル中のスムーズな動きをサポートします。
• コスト効率の高い自動化:C7 圧延技術は、C5 レベルの精度が必要ない場合、より高精度のコンポーネントを使用するよりも経済的です。
• 柔軟なシステム統合:さまざまなネジの直径、リード、ナットの種類、端の構成を特定の機器に適合させることができます。
• モーターの RPM が低下する可能性があります:リードが大きいと、少ないスクリュー回転数で必要な線速度を得ることができます。

これらの特性により、この製品は、スループット、信頼性、総所有コストを合わせて考慮する必要があるロボット システムを開発するメーカーにとって特に重要です。

このボールねじはどこに使用できますか?

産業用ハンドリングロボット

ハンドリングロボットは、コンベア、ワークステーション、保管エリア、処理装置の間で製品を頻繁に移動させます。ラージリードボールねじは、高速伝達が必要な場合の高速直線運動に対応できます。

パレタイジングロボット

パレタイジング作業には、位置決めと持ち上げの繰り返し動作が含まれます。信頼性の高いリニアトランスミッションは、連続生産中に一貫したサイクルを維持するのに役立ちます。

自動組立装置

アセンブリ システムでは、多くの場合、複数のステーション間で反復可能な移動が必要になります。 C7 ボールねじは、極端なミクロンレベルの精度が必要ない場合に、適切な伝送ソリューションを提供できます。

仕分けシステム

高速選別装置は高速往復運動の恩恵を受けます。リードが大きい構成は、直線移動を繰り返すのに必要な時間を短縮できます。

マテリアルハンドリングシステム

自動マテリアルハンドリング装置には、相当な耐荷重と組み合わせた長いストロークの動作が必要な場合があります。実際の荷重と移動量の要件に応じて、ボールねじの直径、リード、ナットの構成、支持構造を選択できます。

一般自動化機械

ロボット以外にも、大リード転造ボールねじは、自動化プラットフォーム、搬送モジュール、包装機器、リニアアクチュエータ、および効率的な回転から直線への伝達を必要とするその他の機械用にも検討できます。

適切なボールねじはどのように選択すればよいですか?

正しいボールねじを選択するには、製品の価格を比較するだけでは不十分です。信頼性の高い選択プロセスは、アプリケーション全体の機械的要件から始める必要があります。

1. 必要なストロークを決定します。実際の直線移動距離と設置可能スペースをご確認ください。
2. 使用荷重を計算します。ペイロード、可動コンポーネント、加速力、外部荷重が含まれます。
3. 目標速度を定義します。希望の線形速度を利用可能なモーター RPM および選択したリードと一致させます。
4. 加速と減速を確認します。ロボットによる始動/停止サイクルは、大きな動的力を生成する可能性があります。
5. 精度要件を確認します。C7 精度がロボットの位置決めタスクに適切かどうかを判断します。
6. ナット構成を選択してください:標準ナット、フランジナット、ダブルナット、予圧、取付スペースを考慮してください。
7. 環境を評価します。ほこり、湿気、温度、化学物質、汚染は、シールや表面処理に影響を与える可能性があります。
8. 取り付け位置の調整を確認します。ボールねじを安定して動作させるためには、適切な同軸度と支持が不可欠です。

OEM プロジェクトの場合、完全な技術図面と動作パラメータを中国のボールねじメーカーに提供すると、選択プロセスがより効率的になり、コンポーネントの不一致のリスクが軽減されます。

ボールねじの寿命を延ばすにはどうすればよいですか?

高品質のボールねじであっても、適切な取り付けとメンテナンスが必要です。以下のことを実践すると、動作寿命全体にわたって安定したパフォーマンスを維持することができます。

• 適切な潤滑剤を使用し、適切な潤滑スケジュールを維持してください。
• ネジとナットのアセンブリに過度のほこり、切り粉、汚染物質が付着しないようにしてください。
• 保護シールに磨耗や損傷がないか定期的に検査してください。
• 定期メンテナンス時にシャフトのアライメントと取り付け状態を確認してください。
• 定格荷重、速度、加速度の条件を超えないようにしてください。
• 異常な振動、騒音、温度上昇、位置決め動作の変化を監視します。
• 接続されたベアリング、カップリング、支持構造をボールねじと一緒に検査します。

ロボット システムでは、頻繁に加速と減速を行うと位置ずれやサポート不足の影響が増幅される可能性があるため、正しい設置が特に重要です。予防メンテナンスは、生産品質に影響を与える前に摩耗を特定するのにも役立ちます。

中国のボールねじサプライヤーとして Maitu を選ぶ理由?

マイトゥ はボールねじの製造と直線運動ソリューションを専門とし、転造ボールねじ、精密ボールねじ、カスタマイズされたナット、およびアプリケーション固有の構成をカバーした経験があります。同社は、オートメーション、CNC 機械、ロボット工学、その他の直線運動アプリケーション向けのソリューションを提供しています。

を調達するバイヤー向けC7 ロボット用高速大リード転造ボールねじ, Maitu の価値は、標準的な機械部品の供給だけにとどまりません。同社は、仕様の選択、ナット構成、リードのカスタマイズ、端部加工、予圧調整、組立て、テスト、梱包、配送まで顧客をサポートできます。

マイトゥ の製造プロセスは、材料の準備、圧延、熱処理、機械加工、組み立て、検査、最終テストなどの主要な段階をカバーしています。この統合されたアプローチにより、お客様はカスタマイズされた仕様と最終製品の間でより高い一貫性を維持することができます。

同社は、さまざまな用途要件に合わせて、さまざまなボールねじ精度クラスと構成も提供しています。ロボット メーカーやオートメーション インテグレーターにとって、この柔軟性は、標準カタログ コンポーネントが利用可能な設置スペースや動作要件に正確に一致しない場合に特に役立ちます。

専門家と直接連携することで、中国のメーカーとサプライヤー, OEM 顧客は、生産前に技術パラメータについて話し合い、機械を汎用コンポーネントに適合させるのではなく、実際のロボット アーキテクチャに基づいてボールねじ構成を開発できます。

よくある質問

ロボット用ラージリードボールねじの主な利点は何ですか?

主な利点は、スクリュー 1 回転あたりの直線移動量が大きくなることです。このため、リードの大きいボールねじは、高速直線運動と短い動作サイクルを優先するロボット システムに役立ちます。

C7精度は産業用ロボットに適していますか?

はい。 C7 精度は、超高位置決め精度を必要としない汎用産業用ロボット、ハンドリング システム、仕分け装置、パレタイジング機械、および自動位置決めアプリケーションに適しています。

転造ボールねじと研磨ボールねじの違いは何ですか?

転造ボールねじは転造加工によりねじ山形状を形成するのに対し、研削ボールねじは精密研削により製造されます。転造ボールねじは、メーカーが精度、生産効率、耐久性、コストの効果的なバランスを必要とする場合によく選択されます。

マイトゥ は C7 ラージリードボールネジをカスタマイズできますか?

はい。カスタマイズには、リード、シャフト直径、有効長、ナットの種類、予圧、端部の加工、その他の機械的要件が含まれます。お客様は、技術評価のために技術図面または詳細な動作パラメータを提供する必要があります。

見積もりを依頼する際にはどのような情報を提供すればよいですか?

重要な情報は、ねじ径、リード、有効ストローク、全長、荷重、必要直線速度、加速度、モータ回転数、取付方法、ナットの種類、要求精度、使用環境、数量などです。技術図面はカスタマイズされた注文に役立ちます。

C7ボールねじは高速往復運動に使用できますか?

はい、選択した直径、リード、支持構造、潤滑、モーター、および動作条件が適切であれば可能です。高速アプリケーションは、ボールねじのみに基づいて評価するのではなく、完全な伝動システムとして評価する必要があります。

結論

のC7 ロボット用高速大リード転造ボールねじは、産業オートメーション向けに、効率的なトランスミッション、大型リードのムーブメント、C7 精度、柔軟なカスタマイズ、コストを意識した製造の実用的な組み合わせを提供します。これは、ハンドリングロボット、パレタイジングシステム、仕分け装置、組立機械、材料移送システム、および迅速かつ反復可能な直線運動が不可欠なその他のアプリケーションにとって効果的な選択肢となります。

OEM、オートメーション インテグレーター、産業機器メーカーにとって、信頼性の高いパフォーマンスを達成する鍵は、リード、直径、ナット構成、予圧、ストローク、負荷容量、モーター特性の正しい組み合わせを選択することです。新しいロボット伝送システムを開発している場合、または既存のプロジェクトの信頼できる中国のボールねじサプライヤーをお探しの場合は、お問い合わせお客様のアプリケーション要件について話し合い、適切な C7 ラージリード転造ボールねじソリューションの開発を Maitu にお任せください。
