超精密リニアガイドは最新のモーションシステムの精度、安定性、信頼性をどのように向上させることができるか

記事の概要: 超精密リニアガイド非常に正確な位置決め、スムーズな移動、高い剛性、長期にわたる再現性を必要とするモーション システムには不可欠です。半導体装置や精密工作機械からロボット工学や医療機器に至るまで、適切なリニアガイドは加工品質、装置の安定性、運用コストに直接影響します。この記事では、超精密ガイドウェイの仕組み、どの仕様が最も重要か、精度グレードの比較、および次のような専門メーカーから信頼できるソリューションを選択する際に購入者が考慮すべき点について説明します。マイトゥ.

目次

• 超精密リニアガイドはなぜ重要ですか?
• 高性能リニアガイドを定義する技術的特徴は何ですか?
• 精度等級と公差はパフォーマンスにどのような影響を与えますか?
• 長期的な精度をサポートする材料と表面処理はどれですか?
• 超精密リニアガイドはどこでよく使用されますか?
• 適切なリニアガイドはどのように選択すればよいですか?
• バイヤーはどのような品質管理を期待する必要がありますか?
• よくある質問
• 最終的な考え

超精密リニアガイドはなぜ重要ですか?

最新のオートメーションでは、直線運動はもはやコンポーネントを点 A から点 B に移動させるだけのものではありません。半導体製造、精密検査、CNC 加工、ロボット工学、医療機器では、多くの場合、非常に小さな偏差で反復可能な動作が必要です。これらの用途では、数マイクロメートルの幾何学的誤差であっても、製品の品質、組み立て精度、または測定結果に影響を与える可能性があります。

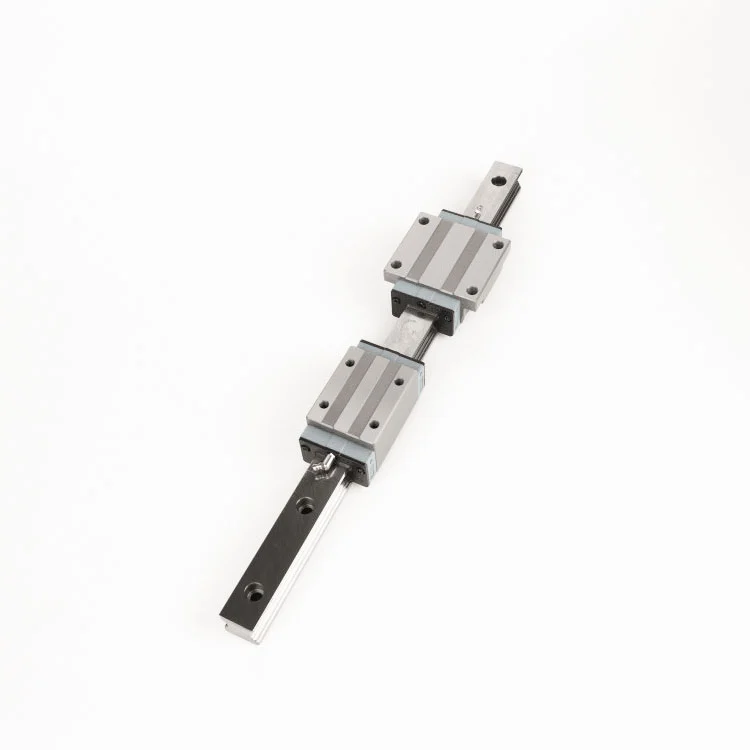

超精密リニア ガイドは、ガイド レールとキャリッジの間に制御された回転運動インターフェイスを提供します。最適化された軌道形状、慎重に研磨された取り付け面、管理された製造公差により、不要な振動、位置変動、機械的な遊びが最小限に抑えられます。

マイトゥ は、要求の厳しい産業用途向けのリニアモーション製品を開発しており、精密部品の製造および関連ソリューションにおいて 12 年以上の経験があります。その超精密ガイドウェイは、剛性、寸法の一貫性、負荷性能、長期信頼性を重視して設計されており、通常のリニアガイドでは十分な精度が得られないシステムに適しています。

したがって、超精密ガイドの価値は寸法公差に限定されません。実際の動作パフォーマンスを決定するのは、幾何学的精度、材料特性、予圧動作、取り付け品質、潤滑、シーリング、および品質検査の組み合わせです。

高性能リニアガイドを定義する技術的特徴は何ですか?

精密リニアガイドは、単一の精度数値ではなく、完全な動作コンポーネントとして評価される必要があります。いくつかの技術的特性が連携してそのパフォーマンスが決まります。

4点接触と荷重分散

最適化された軌道構造により、加えられた荷重を複数の接触点に分散できます。これにより、特に多軸装置において、ガイドが半径方向の力、横方向の力、およびモーメント荷重をより効果的に処理できるようになります。

精密研磨された表面

研削された軌道と取り付け面は、キャリッジのスムーズな移動と寸法の一貫性の向上に貢献します。 Maitu の超精密シリーズでは、表面仕上げが約 Ra 0.4 ～ 0.8 μm の研削軌道を指定しています。

高剛性

剛性は、ガイドが重い工具、切削力、検査モジュール、または多軸機構をサポートする場合に特に重要になります。剛性の高いガイドウェイは、変形を軽減し、使用荷重下での位置の安定性を維持するのに役立ちます。

確実なシールと潤滑

直線運動システムでは汚染が大きな懸念事項となります。統合されたマルチラビリンスシールは、転動体や軌道に汚染物質が到達するのを防ぎます。オプションの潤滑ソリューションを使用すると、長時間の稼働中のメンテナンスの必要性をさらに軽減できます。

• 安定した滑らかな直線運動
• 高荷重およびモーメント荷重能力
• 走行時の振動を軽減
• 制御された取り付けおよび動作精度
• 粉塵や外部汚染物質からの保護
• 正しく潤滑するとメンテナンス間隔が長くなります

精度等級と公差はパフォーマンスにどのような影響を与えますか?

精度等級は、重要な寸法と幾何学的特性がどの程度厳密に管理されるかを決定します。複数の平行なレールまたは調整された軸を含むアプリケーションの場合、設置および操作中に小さな寸法の差が蓄積する可能性があるため、ガイドウェイ間の一貫性が特に重要です。

たとえば、Maitu の生産データでは、N、H、P、SP、UP などのいくつかの精度グレードが提供されています。 UP クラスは、リストされた範囲内で最も高い精度のカテゴリを表します。

注: 表示されている値は、高さと幅の許容値 (△H および △W) の製造パラメータであり、特定のガイド構成およびアプリケーション要件とともに評価する必要があります。

同期動作が必要なシステムの場合、より高精度のグレードを選択すると、寸法の一貫性が向上します。ただし、最高グレードがすべてのマシンにとって自動的に最適な選択となるわけではありません。購入者は、必要な精度、荷重、レールの長さ、設置条件、動作環境、および総プロジェクトコストのバランスを考慮する必要があります。

長期的な精度をサポートする材料と表面処理はどれですか?

材料の選択は、硬度、耐摩耗性、寸法安定性、耐用年数に直接影響します。 SUJ2相当材などの高炭素クロム軸受鋼は、適切な熱処理を施すことで高硬度が得られるため、要求の厳しい転がり接触部品に広く使用されています。

マイトゥ の超精密リニアガイド シリーズは、指定硬度約 58 ～ 62 HRC の高炭素クロム軸受鋼を使用しています。精密研磨された軌道と制御された熱処理により、安定した接触面が形成され、連続運転が可能になります。

使用環境に応じて表面処理も検討可能です。黒色酸化物および無電解ニッケルめっきは、追加の表面保護を提供することができ、耐食性や環境耐久性が重要な考慮事項である場合に役立ちます。

• ベース素材:高炭素クロム軸受鋼
• 硬度：約 58 ～ 62 HRC
• レースウェイ仕上げ:Ra0.4～0.8μm程度
• オプションの保護:黒色酸化メッキまたは無電解ニッケルメッキ

超精密リニアガイドはどこでよく使用されますか?

動作要件が厳しくなるほど、高精度ガイドウェイの潜在的な価値は大きくなります。これらのコンポーネントは、装置が連続的な動きや外部負荷を処理しながら反復可能な位置を維持する必要がある場合に特に重要です。

半導体装置

ウェーハの取り扱い、検査、分注、およびパッケージングの機器には、高度に制御された動作が必要となる場合があります。安定したリニアガイドにより、位置決めシステムの再現性が維持され、不要な振動が軽減されます。

精密工作機械

CNC およびその他の高精度機械加工装置は、切削精度と再現性のある工具位置決めをサポートするために、剛体運動コンポーネントに依存しています。

産業用ロボット

ロボット システムで使用される直線軸では、負荷の変化や複雑な動作パターンが発生する可能性があります。強力なモーメント負荷容量により、多軸構成の安定性を維持できます。

精密測定器

測定機器は機械的な偏差に特に敏感です。スムーズな動きと制御された幾何公差により、測定誤差の機械的原因を減らすことができます。

医療機器

医療製造および精密機器では、多くの場合、信頼性の高い位置決め、制御された動き、および適切な表面保護が必要です。ガイドの選択には、機械的性能と環境要件の両方を考慮する必要があります。

適切なリニアガイドはどのように選択すればよいですか?

宣伝されている精度クラスのみに基づいてガイドウェイを選択すると、不適切な設計になる可能性があります。より良いアプローチは、完全な動作環境と機械的要件を評価することです。

1. 必要な位置決め精度を決定します。目標精度、再現性、許容幾何偏差を定義します。
2. 静的荷重と動的荷重を計算します。可搬質量、加速度、切削抵抗、モーメント荷重、荷重分布を考慮します。
3. レールの長さを確認してください:レールが長いと公差要件が異なる場合があるため、長さと精度等級を合わせて評価する必要があります。
4. 環境条件を評価します。ほこり、湿気、温度、腐食性物質、クリーンルームの要件を考慮してください。
5. 適切な潤滑剤を選択してください。摩擦を軽減し、安定した回転性能をサポートするには、適切な潤滑が不可欠です。
6. 取り付け精度を確認します。たとえ高精度のガイドであっても、不適切に加工されたり、位置合わせが不十分な取り付け面を補正することはできません。
7. 検査書類を要求します。技術検査レポートは、供給されたコンポーネントが合意された仕様を満たしているという有用な証拠を提供します。

厳しい要件を持つプロジェクトの場合、エンジニアは仕様を最終決定する前に、キャリッジ構成、予荷重、取り付け方法、レールの平行度、駆動システムの相互作用、予想されるサービスサイクルも考慮する必要があります。

バイヤーはどのような品質管理を期待する必要がありますか?

精密コンポーネントには、目視検査だけではなく、測定可能な品質管理が必要です。専門のサプライヤーは、原材料、熱処理、研削、寸法検証、走行性能、最終検査をカバーするプロセスを備えている必要があります。

マイトゥ 社は、自社の製造プロセスでは、高炭素クロム軸受鋼の保管から熱処理、精密研削、最終検査に至るまでの ERP ベースの品質トレーサビリティを使用していると述べています。そのガイドウェイは、注文に対して提供される検査文書とともに、プロファイル投影、騒音評価、荷重検証も行われます。

追跡可能な検査データは、入ってくる品質管理、プロジェクトの文書化、および長期的なメンテナンスの決定をサポートできるため、このアプローチは OEM およびエンジニアリング チームにとって重要です。

マイトゥ はまた、蘇州での事業開始以来開発された精密親ねじとリニアコンポーネントの 16,000 以上の仕様と、5,000 を超える世界の顧客にサービスを提供した経験を報告しています。同社の生産リソースには蘇州と東莞の施設が含まれており、少量の要件と大量の生産注文の両方をサポートします。

よくある質問

超精密リニアガイドとは何ですか？

超精密リニアガイドは、制御された位置決め、スムーズな移動、高剛性、一貫した幾何公差を必要とする用途向けに設計された高精度のリニアモーションコンポーネントです。半導体装置、精密工作機械、ロボット工学、計測機器、医療製造などで広く使用されています。

UPグレードリニアガイドは標準グレードと何が違うのですか？

UP グレードのガイドウェイは、標準グレードよりも厳しい寸法公差で製造されています。たとえば、Maitu がリストした製造パラメータでは、長さ 500 mm までの UP グレードのレールの場合、△ H および △ W の許容値が 2 μm であることが示されています。グレードの実際の適合性は、完全な機械設計と必要な精度によって異なります。

高精度リニアガイドによく使われる材質は何ですか?

高炭素クロム軸受鋼は、熱処理後に高い硬度と耐摩耗性を達成できるため、要求の厳しい直線運動用途に一般的に選択されます。 Maitu は、超精密シリーズに硬度約 58 ～ 62 HRC の SUJ2 相当の材料を指定します。

リニアガイドの寿命を向上させるにはどうすればよいですか?

正しい取り付け、適切な予圧、適切な潤滑、汚染管理、適切な荷重分散、定期的な検査はすべて耐用年数に貢献します。シールされたガイドウェイと適切な表面処理により、困難な動作環境においてさらなる保護を提供できます。

超精密ガイドはクリーンルームや半導体用途に適していますか?

ガイドの構成、潤滑、シーリング、表面処理、および清浄度の要件が用途に正しく適合している場合に適しています。敏感な環境の場合、購入者は注文する前に、材料、コーティング、潤滑、粒子制御、および検査要件についてサプライヤーと話し合う必要があります。

最終的な考え

超精密リニアガイドは、動作精度、剛性、再現性、信頼性が機器の性能に直接影響を与える用途において重要な役割を果たします。適切なソリューションを選択するには、公称精度グレードを比較するだけでは不十分です。材料の品質、軌道面の仕上げ、荷重分散、シール、潤滑、設置条件、検査手順、および用途要件をすべて合わせて考慮する必要があります。

マイトゥ は、高精度リニアモーション技術、広範な製品ポートフォリオ、詳細な製造パラメータ、追跡可能な品質管理プロセスにおける 12 年以上の経験により、要求の厳しい産業用途向けにリニアガイド ソリューションを提供しています。 CNC 装置、半導体機械、ロボット工学、精密測定、または医療製造用のガイドウェイを評価している場合は、超精密リニア ガイドと医療製造の詳細をご覧ください。お問い合わせ精度、荷重、レールの長さ、環境、カスタマイズ要件について話し合います。
