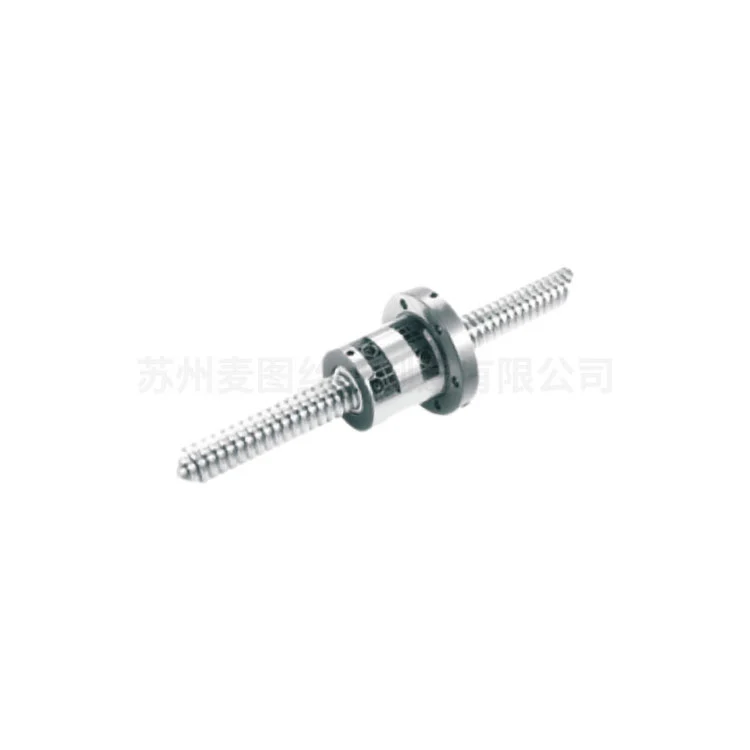

大リード精密ボールねじ

Maitu は、大型リード精密ボールねじの専門工場およびメーカーです。当社は成熟した生産体制とボールねじ製造サプライチェーンを有しており、生産・納品などのソリューションを迅速に提供することができます。高性能なボールねじ製品の提供に努めます。お問い合わせを歓迎します!

お問い合わせを送信

製品説明

Maitu の大リード精密ボールねじは、高速操作と正確な位置決めの両方が必要なシナリオ向けに特別に設計された、非常に実用的なハイエンドモーションコントロールコンポーネントです。

そのリードは最適化されており、1 回転で機器がより長い距離を移動します。高い精度を維持するだけでなく、自動機械を非常に高速に実行することもできます。

さらに、リードが大きい設計には大きな利点があります。高速直線運動を実現するためにネジを超高速で回転させる必要がありません。また、このタイプのボールねじは、そのものの伝達効率が90％を超えるため、高速包装機や自動組立ライン、産業用ロボットなど、素早い位置決めと作業サイクルの短縮が求められる機器に最適です。

しかし、問題はここにあります。ラージリード設計は速度を向上させますが、注意しなければならないエンジニアリング上の問題もいくつかもたらします。

リード角が大きくなると、精度を適切に保つために製造を正確にする必要があります。そして、物事がスピードアップすると、余分な動的力が現れるため、それに対処するための堅牢な構造とスマートなシステム設計が必要になります。

したがって、特殊な製造プロセスと厳格な品質管理を使用する必要があります。そうすることで、要求の厳しい厳しい作業環境でも、安定してトラブルなく動作することが保証されます。

製品の主な特徴

90%を超える高い機械効率

安定したリード精度を備えた精密研削ねじ軸

一般産業用途に最適化された標準ナット設計

スムーズな動作を実現する循環ボールベアリングシステム

さまざまな精度グレード (C3 ～ C7) を用意

アプリケーション要件に適合する複数のリードと直径のオプション

適用範囲

産業用オートメーション機器

CNC工作機械

精密位置決めシステム

医療機器

半導体製造

一般産業機械

マイツは自社一貫生産設備を有しており、大リード精密ボールねじの製造工程を最初から最後まで自社で行っております。原材料の加工、精密ねじ転造、特殊な熱処理、本格的な性能テストなどですか?これらすべての重要なステップを社内で行うことができ、外部委託する必要はありません。

原材料から最終製品までのすべてをカバーするこの垂直統合と、当社の強固な在庫管理システムにより、標準仕様の大型リード製品が必要な場合でも、特注モデルが必要な場合でも、一貫した品質と完全に信頼できる納期を保証します。

生産パラメータ

Large Lead Precision Ball Screw

タイプ			精密級	方向	始める	標準ネジコード	使用可能なナットの種類
d	鉛	ビーズダ	精密級	R:右 L:左	始める	標準ネジコード	使用可能なナットの種類
4	1	0.8	C7、C5、C3	R	1	SCRO0401	K
6		0.8	C7、C5、C3	R	1	SCR00601	K
8	1	0.8	C7、C5、C3	R/L	1	SCR00801	K
	2	1.2	C7、C5、C3	R/L	1	SCR00802	K
	2.5	1.2	C7、C5、C3	R	1	SCR0082.5	K,BSH
10	2	1.2	C7、C5、C3	R/L	1	SCR01002	K,BSH
10	4	2	C7、C5、C3	R	1	SCR01004	K,BSH
12	2	1.2	C7、C5、C3	R/L	1	SCR01202	K
	4	2.5	C7、C5、C3	R	1	SCR01204	U,BSH
	5	2.5	C7、C5、C3	R	1	SCR01205-A	V、U、BSH、H、A
	10	2.5	C7、C5、C3	R	2	SCR01210-B	V
14	2	1.2	C7、C5、C3	R/L	1	SCR01402	K
14	4	2.5	C7、C5、C3	R	1	SCR01404	BSH
16	2	1.2	C7、C5、C3	R/L	1	SCR01602	K
	4	2.381	C7、C5、C3	R	1	SCR01604(N)	V、I、U、BSH
	5	3.175	C7、C5、C3	R/L	1	SCR01605	V、NI、NU、BSH
	10	3.175	C7、C5、C3	R/L	2	SCR01610	V、NI、NU、BSH
	16	2.778	C7、C5、C3	R	2	SCR01616	Y
	32	2.778	C7、C5、C3	R	2	SCR01632	Y
20	2	1.2	C7、C5、C3	R	1	SCR02002	K
	4	2.381	C7、C5、C3	R	1	SCR02004(N)	V、I、U
	5	3.175	C7、C5、C3	R/L	1	SCR02005	V、NI、NU、BSH、H、A
	10	3.969	C7、C5、C3	R	1	SCR02010	V
	20	3.175	C7、C5、C3	R	2	SCR02020	V、Y、H、A
	40	3.175	C7、C5、C3	R	2	SCR02040	Y
25	2	1.2	C7、C5、C3	R	1	SCR02502	K
	4	2.381	C7、C5、C3	R	1	SCR02504(N)	l、U
	5	3.175	C7、C5、C3	R/L	1	SCR02505	V、NI、NU、BSH、H、A
	6	3.969	C7、C5、C3	R	1	SCR02506	V、U
	8	4.762	C7、C5、C3	R	1	SCR02508	V、U
	10	4.762	C7、C5、C3	R/L	1	SCRO2510-A	ニ、ヌ、BSH
	10	6.35	C7、C5、C3	R	1	SCR02510-B	V
	25	3.969	C7、C5、C3	R	2	SCR02525	Y
	50	3.969	C7、C5、C3	R	2	SCR02550	Y
32	4	2.381	C7、C5、C3	R	1	SCRO3204(N)	V、I、U
	5	3.175	C7、C5、C3	R/L	1	SCRO3205	V、NI、NU、M、H、A
	6	3.969	C7、C5、C3	R	1	SCR03206	V、U
	8	4.762	C7、C5、C3	R	1	SCRO3208	V、U
	10	6.35	C7、C5、C3	R/L	1	SCRO3210	ヴ、ニ、ヌ
	20	6.35	C7、C5、C3	R	1	SCR03220	V
	32	4.762	C7、C5、C3	R	2	SCR03232	Y
	64	4.762	C7、C5、C3	R	2	SCRO3264	Y

ボールねじナット参考資料

Large Lead Precision Ball Screw

工場の強み

垂直統合と社内製造

販売代理店とは異なり、Maitu は蘇州と東莞で統合生産施設を運営しています。当社は、原材料の加工や精密ねじ転造から特殊な熱処理や最終性能試験に至るまで、大リード精密ボールねじのライフサイクル全体を管理しています。これにより、100% の品質管理と信頼性の高い納期が保証されます。

高い伝送効率 (>90%)

当社のラージリード設計は、過剰な回転速度を必要とせずに高速直線運動ができるように設計されています。機械効率が 90% を超える当社のボールねじは、エネルギー消費と発熱を大幅に削減し、高速包装機や自動組立ラインに最適です。

卓越した精度グレード (C3 ～ C7)

精密研磨加工を施した高精度転造ねじ軸をC3～C7まで取り揃えております。一般産業機械から位置決めが重要な超精密半導体製造装置まで、さまざまな要求に応えます。

12年以上の専門知識と16,000以上のデザイン

Maitu は 12 年以上の専門的な経験を活かして、16,000 種類を超えるネジとナットを開発しました。当社の深い技術蓄積により、大きなリード設計に伴う複雑な動的な力に対処できるようになり、要求の高い環境でも安定したトラブルのない動作が保証されます。

認定された誠実さとグローバルな展開

ISO 9001 認定メーカーおよび Alibaba 認定インテグリティマーチャントとして、当社は世界中の 5,000 を超える顧客にサービスを提供してきました。当社が自社開発した ERP システムは、製造プロセスの完全なトレーサビリティを保証し、当社の世界中の顧客に大規模プロジェクトに必要な透明性と一貫性を提供します。

よくある質問

自動化においてラージリードボールねじを使用する主な利点は何ですか?

主な利点は、より低い RPM で高い線形速度を達成できることです。これにより、高速回転に伴う遠心力と振動が軽減され、モーターとスクリュー自体の寿命が延びます。産業用ロボットや高速位置決めシステムなど、短い作業サイクルを必要とする用途に最適です。

Maitu は高速動作時にリードの大きな設計の精度をどのように確保していますか?

リード角が大きい場合、リードの精度を維持するためにより厳しい製造公差が必要になります。当社では、高度なねじ転造および研削装置を使用し、その後、厳格なテスト（リード誤差測定および回転トルクテストを含む）を実施します。これにより、1 回転当たりの装置の移動距離が長くなった場合でも、装置の精度が維持されます。

大リードボールねじのナットの種類や先端加工のカスタマイズは可能ですか？

はい。当社では、製造パラメータに示されているように、さまざまなナットタイプ (V、NI、NU、BSH など) を提供しています。お客様の技術図面に基づいて、ベアリング、プーリー、モーターカップリングなどの特殊な端部加工を提供します。また、特定の産業環境に合わせて、ステンレス鋼や炭素鋼などのさまざまな材料もサポートしています。

海外からの注文の一般的なリードタイムとMOQはどれくらいですか?

研究開発の試作と大リード精密ボールねじの大量生産の両方をサポートするため、当社のMOQは1個から始まります。標準仕様については、迅速な発送ができるよう堅牢な在庫を維持しています。カスタマイズされた大量リード注文の場合、2 つの工場にまたがる当社の 10 の製造ラインにより競争力のあるリードタイムが保証され、通常はプロジェクトの期限に間に合うように当社の ERP システムを通じて調整されます。

その他のナットの種類や詳細についてはお問い合わせください。
