台形ネジは実際の機械でどのようにして滑らかな直線運動を実現するのでしょうか?

概要

• 実際の故障モード (ドリフト、バックラッシュ、バインディング、摩耗、騒音、熱) を特定します。
• その理由を理解してください台形ネジプロファイルは耐荷重、製造性、安定性のバランスをとります。
• リード、直径、エンドサポートを選択して、速度、剛性、ホイップを制御します。
• 摩擦、汚染、メンテナンスの制限に対処できるナットの設計と材質を選択してください。
• 短いチェックリストを使用して検証し、製造部品がプロトタイプと一致するようにします。

現れ続ける痛みのポイント

購入者が「必要です」と言い始めることはほとんどありません。台形ネジ」彼らは頭痛から始まります。 リフトコラムが一晩で数ミリメートル滑り落ちたり、リニアスライドが同じ位置を繰り返せなくなったり、ナットが熱くなって鳴き始めたりします。 最も一般的な問題と、それらが通常指摘するものを以下に示します。

• バックドライブまたは負荷ドリフト:モーターを停止しますが、負荷がクリープします。これは鉛が攻撃的すぎる場合に発生する可能性があります。 摩擦が低すぎるか、システムに振動/衝撃があります。多くの台形システムはバックドライブに耐えることができますが、それは自動的ではなく、形状が重要です。
• 位置決めを損なうバックラッシュ:方向を逆にしても、しばらく何も動きません。その「デッドバンド」が違いになる可能性がある スムーズな自動化と安っぽく感じる製品の間。
• バインディングと不均一な動き:ネジは手で滑らかに感じられますが、組み立て中に固着します。アライメントのずれ、エンドサポートの不足、 または、エッジ荷重に耐えられないナットの材質が真の原因であることがよくあります。
• 摩耗が早く、黒い粉塵が発生する:不適切な素材ペアを使用して空運転を行うと、特に汚れが付着すると摩耗が早くなる可能性があります。 潤滑剤が存在する場合もありますが、その種類が間違っていたり、塗布が一貫していなかったり、洗い流されたりします。
• 高速走行時の騒音と熱:rpm が高くなると摩擦熱が増加し、振動やホイップが発生する可能性があります。 100 rpm で動作する送りねじは、再設計しないと 1,000 rpm で故障する可能性があります。

台形ネジとは何ですか

A 台形ネジ回転運動を直線運動に変換するために設計された台形ねじ山形状の電動ねじです。 ボールねじと比較すると、通常、効率性と引き換えに、シンプルさ、堅牢性、および容易な荷重保持を実現します。その取引はまさにあなたが望むものになる可能性があります リフティング、クランプ、調整、またはモーション システムでは、超低摩擦よりも「置いた場所に留まる」ことが重要です。

産業環境で実用的なのは、ねじの形状だけではなく、エコシステムです。 適合するナット (ブロンズ、スチール、ポリマー)、バックラッシュ防止ソリューション、自己潤滑設計、柔軟な製造方法。 正しく行われれば、台形ネジアセンブリは、コスト効率が高く、メンテナンスが容易で、多くの用途において驚くほど正確です。

後悔しない選択の基本

1 つだけ覚えている場合:台形ネジ直径だけで。システムとして選択します。 リード（またはピッチ）、長さ、ナットの設計、材料の組み合わせ、潤滑計画、およびエンドサポート。

• リード (1 回転あたりの移動量):リードが大きいとより速く動きますが、バックドライブが起こりやすくなり、高負荷時により多くの熱が発生します。 リードが小さいと制御性と荷重保持力が向上しますが、速度は低下します。
• 直径と芯の強度:直径が大きいと、座屈抵抗と剛性が向上します。これは、長いスパンや重い荷重の場合に重要です。
• サポートされていない長さと鞭打ちのリスク:長いネジを高回転で使用すると、泡立つ可能性があります。長い距離でスピードが必要な場合は、 中間サポート、異なるエンドベアリング配置、または異なる動作ソリューション。
• デューティサイクル:断続的な調整 (ところどころ数秒) は、連続的な動作とは大きく異なります。 継続的な作業には、より優れた熱管理と摩耗戦略が必要です。
• 環境：ほこり、冷却剤、洗剤、屋外腐食に対しては、密封された保護が最適な選択に変わります。 ステンレス材またはポリマーナット。

クイック選択マトリックス

この表を選択の出発点として使用してください。台形ネジ構成。これは工学計算に代わるものではありません。 しかし、それは最も一般的な罠からあなたを守るでしょう。

実際に重要なナッツの種類と素材

ネジに注目が集まりますが、寿命や感触を決めるのはナットであることが多いです。のために台形ネジアセンブリの場合、ナットの選択は以下に影響します。 摩擦、ノイズ、バックラッシュ、汚染耐性、およびシステムが位置ずれに対してどれだけ寛容であるか。

• ブロンズナット:耐荷重性と予測可能な摩耗を考慮した古典的な選択肢です。潤滑して破片を制御できる場合に最適です。
• スチールナット:強力ではありますが、耐久性に劣る可能性があり、かじりを避けるために慎重な潤滑と表面のペアリングが必要になる場合があります。
• エンジニアリングプラスチック (ナイロン、POM、PEEK、複合材料):多くの場合、より静かで、最小限の潤滑で動作できます。 適切なポリマーは厳しい環境にも対応できます。間違ったポリマーを使用すると、負荷がかかるとクリープしたり、熱で柔らかくなったりする可能性があります。

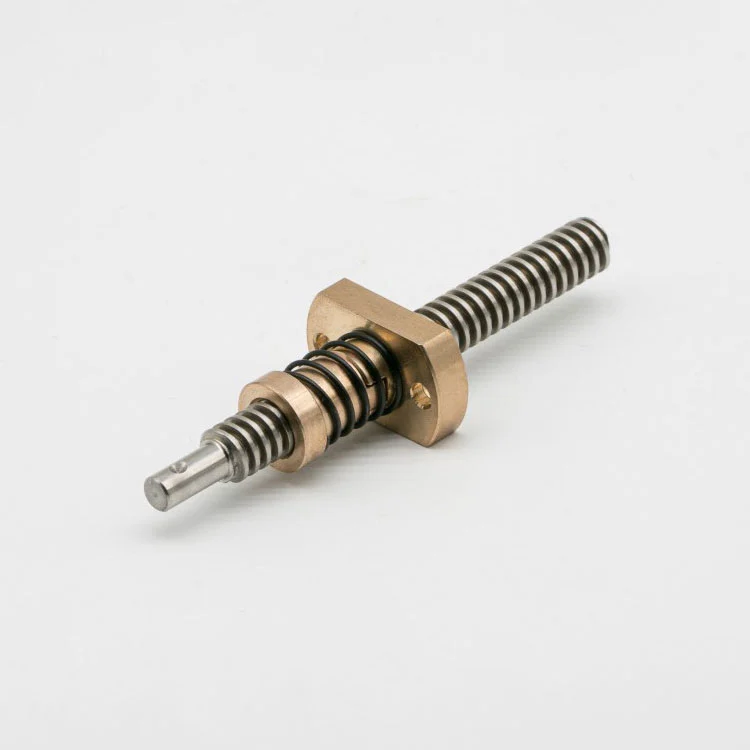

• バックラッシュ防止ナット:クリアランスを低減し、方向転換を向上させるように設計されています。 超低トルクよりも位置決め品質が重要な場合に最適です。

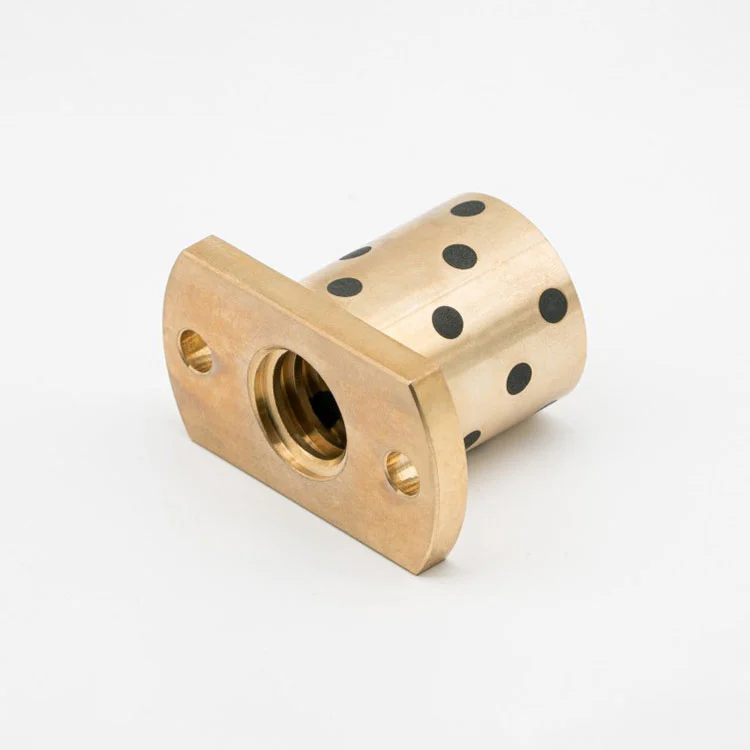

• オイルフリー/自己潤滑ナット:潤滑が現実的でない場合、望ましくない場合、または簡単に洗い流されてしまう場合に役立ちます。

統合チェックリスト: サポート、アライメント、潤滑

最高のものでも台形ネジ周りのデザインが雑だとガッカリします。これらの統合ポイントには多くのプロジェクトが存在します プロトタイプから本番環境への拡張中に静かに失敗します。

• サポート戦略の終了:どちらの端が固定され、どちらの端がフローティングであるかを定義します。ベアリングの選択は、軸方向の遊び、剛性、騒音に影響します。
• 位置合わせと取り付け:位置がずれると、摩擦と摩耗が大幅に増加します。適切なハウジング、機械加工基準を使用してください。 組み立て中にナットを所定の位置に無理に押し込まないでください。
• 潤滑計画:グリース、オイル、ドライランニングポリマー、または密封されたアプローチを早めに決定してください。 「後で潤滑します」は通常、 「潤滑のためのスペースを設計したわけではありません。」
• 汚染からの保護:ベローズ、カバー、ワイパーを切り粉やほこりから離して配置すると、耐用年数が延びる可能性があります。
• 熱的挙動:デューティ サイクルが高くなると熱が発生します。熱によりクリアランスが変化し、摩耗が増加し、一部のポリマーが軟化する可能性があります。
• バック運転の検証:「電源オフ時に保持する必要がある」という要件がある場合は、実際の負荷と実際の振動で検証してください。

購入前に質の高い質問をする

を調達している場合は、台形ネジ、最も賢明な行動は、プロセス管理を明らかにする質問をすることです。価格の比較が簡単です。 一貫性はありません。これらの質問は、不快な驚きからあなたを守ります。

• リードの精度、真直度、ねじの形状についてどの程度の公差を保持できますか?標準グレードおよびオプショングレードについてはサプライヤーにお問い合わせください。
• 丸めたのか、それとも粉砕したのか？また、ロットごとの検査方法はどのようなものなのでしょうか？
• 私の負荷、速度、環境に応じてどのような材料の組み合わせが推奨されますか?優れたサプライヤーは、デューティサイクルと汚染について尋ねます。
• バックラッシュをどのように制御しますか?標準クリアランス、選択可能なはめあい、またはバックラッシュ防止設計。
• どのような表面処理が可能ですか?特に腐食や摩耗が懸念される場合。
• 組み合わせたネジとナットのアセンブリを供給してもらえますか?一致させるとばらつきが減り、デバッグ時間が節約されます。
• 正しく引用するには何が必要ですか?図面、ストローク、荷重、速度、取り付け、および「保持位置」の要件。

蘇州Maituねじ棒製造有限公司がお手伝いできるところ

標準構成とカスタマイズされた構成の両方をサポートできるサプライヤーをお探しの場合は、蘇州Maituねじ棒製造有限公司直線運動および自動化のユースケース向けの台形親ねじソリューションに焦点を当てており、マルチスタート スタイル、ねじとナットのペアなどのオプションが含まれます。 供給、および複数のナット材料ルート (たとえば、ポリマーベースの選択やバックラッシュ防止アプローチ)。

実際には、これは、よりクリーンな方法で調達に取り組むことができることを意味します。カタログからネジを選択し、ナットが動作することを期待する代わりに、次のことを指定できます。 パフォーマンス目標を設定し、推奨される組み合わせを受け取ります。これは、「無潤滑」、「バックラッシュの低減」などの制約がある場合に特に便利です。 「特殊ブロンズ」または「エンジニアリング プラスチック」、またはプロジェクトでさまざまなバリエーションにわたって繰り返しカスタマイズする必要がある場合。
